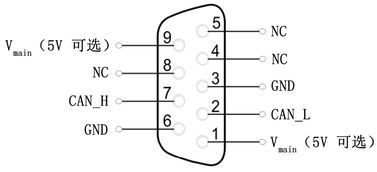

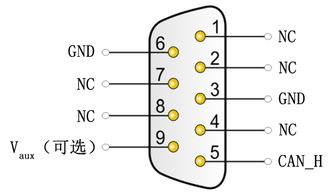

USBCAN-I装置DB9针串口头中针的定义?
USBCAN-I装置DB9接口为普通RS232串口通信接口,它的引脚主要用在2脚,3脚和5脚上。也就是用来发送数据的TXD,RXD接收该数据,所述5足用于与所述发送端,接收端共地的连接
还有一些引脚被界定为:
1-CD载波检测
2-RXD接收数据
3-TXD发送数据
4-DTR数据终端
5-GND 地
6-DSR通信设备准备好
7-RTS请求发送
8-CTS允许发送
9-RI响铃指示器
DB9接头RS422接口定义
看来并无统一标准各厂作法不一有的采用DB9,也有些用RJ45还有些用灵活的工业接线端子你也可以自己弄一套!下面我们来看看不同类型产品在实际使用中各自所需解决的问题。请看武汉鸿伟光电E485B RS232/;RS485有源隔离转换器E485C RS232/;是一种用于电力线路保护中的电子式互感器,它具有精度高,性能可靠,成本低等优点。RS485/;是一种具有高隔离度,低噪声的高性能电流电压转换器件。RS422型无源转换器
db9界面定义了如何将RXD与TXD连接在一起颜色
1)采用串口直通线。
在电路设计中,单片机的RXD与电路板DB9的TXD相连,微处理器的TXD与电路板DB9的RXD相连,具体的实现可以是232电平转换芯片上的反接。
(2)采用串口交叉线。
在设计电路中由于串口线已经作了相交,微处理器的RXD与电路板DB9的RXD相连,单片机的TXD与电路板DB9的TXD连接,都是直接连接即可。
串行接口采用DB9、DB15、DB25等多种连接方式
计算机串口(RS232)针定义如何?
计算机串口(RS232)有九根针,均依次排列,每根针定义为:
1、针脚1的定义:
载波检测(DCD),接收线信号检出(Received Line detection-RLSD)。
2、针脚2的定义:
接受数据(RXD)是接收数据的一个引脚。
3、针脚3的定义:
发送数据(TXD)作为数据发送引脚。
4、针脚4的定义:
数据终端准备(DTR),数据终端准备好的首字母缩略词。
5、针脚5的定义:
地线信号(SG)
6、针脚6的定义:
数据准备就绪(DSR),调制/解调器启动后,经过自身检测,用DSR声明已经准备就绪。
7、针脚7的定义:
要求发送(RTS)以获得发送信息。
8、针脚8的定义:
消除发送(CTS)和消除数据。
8、针脚9的定义:
振铃指示(RI)。
扩展资料等:
RS-232接口一般采用九个引脚或25个引脚模式,在普通个人计算机上,会出现两套RS-232接口,分别称为COM1和COM2。
传统RS-232-C接口规范共有22条线路,使用标准的25芯D形插头座,后采用简化成9芯的D型插座,目前使用的25芯插头座已经较少使用。
RS-232C功能特点定义25芯线标准连接器20条信号线,包括两条地线,四条数据线,十一条控制线和三根定时信号线,其余五条线备用,也没有定义。
参考资料:百度百科-串行接口
百度百科-RS-232
