怎样自制投影仪？

也许许多人都会感到，这类生产肯定有较大困难，实际上，弄清楚了液晶投影机的原理后，你可能不以为然。下面就让我们看看液晶显示器的基本构造及基本原理吧！首先让我们看看我们常用的普通液晶显示器（LCD）是如何工作的：图1，液晶显示器主要由一块液晶显示屏（目前液晶显示器使用液晶屏均为TFT真彩屏）和背光装置组成。液晶屏上有一层透明保护膜将它完全包裹起来，从而使其成为一台真正意义上的显示器。TFT液晶屏由数千只薄膜晶体管构成，这类薄膜晶体管受到外加电场时，透光量是不一样的。当电压改变时，这些膜上会出现电流或亮度的变化，从而引起光信号发生变化。TFT液晶屏就是依靠这一透光量变化进行图像显示，在这些薄膜晶体管中，每个都是我们常说的“像素”之一。每个像素点对应着一种特定的光强度，这就使得我们所观看到的图像会出现颜色、亮度等方面的改变。当然单靠液晶屏无法使我们眼睛感知画面，由于液晶屏自身并不会发光即，须使某种光通过液晶屏，以显示该透光量之改变。如果没有了光，就不能使液晶显示出来的图像变得清晰、稳定和逼真。因此，LCD均须配备背光装置，在液晶监视器（LCD）中，背光装置由若干根“U”型或“S”型低功耗节能灯管与匀光板相配合制成，当其发射出均匀白光穿过液晶板时，使我们能够清晰的观察到透光量变化，进而得到图像信息。

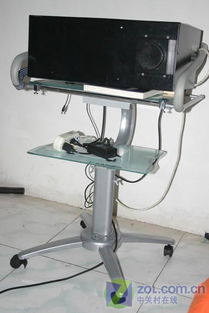

由上述可得，液晶板从本质上讲，相当于可以显示活动图像的幻灯片！也就是说，液晶板所显示出的影像完全由光源决定。既然有，那就假如我们使一束均匀强光通过液晶板，再与一个凸透镜的文字相配合，从凸透镜成像原理出发，便能获得镜头之外某一部位的清晰实像！这一点与传统投影系统的原理非常类似。液晶投影机原理就这么简单！当然，要想获得一张清晰的画面，那就要有足够大的光圈。所以最方便的投影机是将幻灯机中的幻灯片换成去掉背光装置后的LCD液晶板！这也正是为什么很多学校都会使用幻灯演示器的原因。嫌幻灯机摆放麻烦，那么，使用图2中这样一款教学投影仪就最合适！

二、资料的制备

明白原理后，再来看一下这款制作需要的主要食材也是非常好懂：

1、一块TFT真彩液晶屏（500元-1000元）。液晶板是一个很容易拆卸的产品，只要把它从机壳上取下来就行了。图3、这些年国内市场出现了不少此类商品，很多电子厂家为便于DIY爱好者自制彩投，都会特别提供拆下背光液晶板的功能。如果你手边有一台小型液晶电视或监视器亦可，只要自已将它们的背光装置拆去就可以。液晶板的规格很多，影响它们价格的因素有像素值，大小等，像素高价格高，当然，制作出的投影机质量就会越来越好！现在的显示器市场上，液晶产品已经相当普及。由于经济原因，我只买了一块6寸的CASIO屏，像素值为320*240（33万单色像素）。另外，液晶板还有一个重要指标就是亮度，所以在购买之前应该对它进行测试。如果你经济条件许可，你完全可以疡640*480（100万单色像素），或者600*800的液晶板。通常液晶屏有AV输入电路，高像素液晶屏上可以有VGA输入口。

2、一个高压灯投影仪，供教学使用。该仪器是利用变压器原理来实现投影功能的。各地教学仪管站都有购买，售价500元左右。这款投影仪内部结构如图4所示。

3、一个电脑机箱。去电脑城买个旧电脑机箱，要小巧点。

4、数台电脑内部经常使用散热风扇。

三、在生产过程中

如前所述，我们将自己制作这台投影机，简而言之，就是把一台用于教学的书写式投影仪与一块拆卸背光后的液晶屏结合成铁箱（由电脑机箱充当），结构示意见图5。这样的设计是为了让投影出来的画面更加清晰、稳定、美观，并尽可能地降低对环境条件的要求，使其易于搬运和安装。其成败关键在于使移装在铁盒内投影仪各个部件的相对位置保持在原水平！

1、把液晶屏背光装置从液晶板上拆下，此过程可以谨慎行事，切不可碰或划液晶屏。

2、把教学投影仪除散热风扇外，其他“内脏”及镜头都拆掉，然后根据自身距离大小，把它们单独固定到电脑机箱上。这样才能确保投影效果达到完美的程度，同时也不会影响其他部件的正常工作。这一进程可以是认真和严肃的，一定要确保原来投影仪有灯泡，反光碗和聚光镜、匀光镜（菲涅尔透镜）与镜头几何中心位于轴线上，且各个部件间的距离相同。在实际生产时，灯泡和反光碗可先行使用、聚光镜与菲涅尔透镜都是严格按其自身在投影仪中的大小来固定的。对于镜头来说，由于普通电脑机箱内部大小无法全面容纳投影仪全光路系统，因此镜头要装在机箱外面就必须另想办法了！

3、用电砂轮将机箱的正前方的箱壳割个方窗，再由塑料板做成一个方锥形补充箱壳，我在实际的生产过程中，家电修理店里，一台旧电视机“屁股”恰到好处，把这样一个东东固定到机箱的前端，刚好能弥补电脑机箱与长度上的缺陷，那么，我们只需要设法把镜头固定到这塑料盒的前端。关于如何固定镜头，我使用了一种水暖器材塑料管件，既能旋下擦，还可微调焦聚！

4、镇流器，所述镇流器将光源固定于所述机箱内部闲置处。安装时要先把灯的电源线与镇流器连接好！这玩意就是给灯泡一个工作电压，体积与重量均不小！固定时可得再用几颗螺丝！此外，还应注意勿使其遮挡光路系统的运行！

5、使用手电钻对箱体内部菲涅尔透镜的两侧以及靠近灯泡的箱体进行打孔，为了安装散热风扇。由于液晶显示器的亮度很低，因此要想让它发出足够强的光来进行显示就必须采用大功率光源。由于教学投影仪用灯泡功率一般为300W，因此，它的发热量令人咋舌！另外，为了让投影机正常使用，还在机箱内部做了一个抽风口。而且液晶屏最高工作温度通常不应超过60度，因此需要对整个机箱进行强制散热，我一边做，总共有5个电脑风扇装到机箱里。其中的两个是抽风扇，还有两个是排风扇，还配备了一个四寸的小风扇，专为液晶板吹。

6、所述机箱一侧设置有触发器，以及一触发开关，电源开关设置于机箱外部。下一步是解决液晶板及散热风扇供电，均为12伏直流供电，所以可允许它们共享12伏变压器。该变压器市电引线与光源供电镇流器电源引入端直接且，通过变压成12伏交流电，再通过整流电路得到直流电压，以确保液晶板与风扇平稳运行，直流电源先稳压，然后供给液晶屏，风扇等设备。我共用3块LM7812的三端稳压块，一个给液晶屏提供电源，其他2个7812长的3个引脚全部平行后，给5个风扇供电，目的在于增大输出电流！

7、分离背光液晶板与其驱动电路板共同固定于机箱靠近菲涅尔透镜前。另外也可以把一块透明玻璃片放在液晶板四周的孔里，这样就不会影响光线照射效果了。通常，液晶板四角都会开孔，安装时，可先将支架固定，再把液晶板与支架固定。如果需要更换液晶显示屏则要把整个液晶显示屏从机箱里拉出来并进行清洗。小驱动板通过支架与液体晶板旁边固定连接，注意一定不要扯液晶板和驱动板间薄膜排线！在固定液晶板与驱动板之后，把它们的信号输入线导入机箱外部。

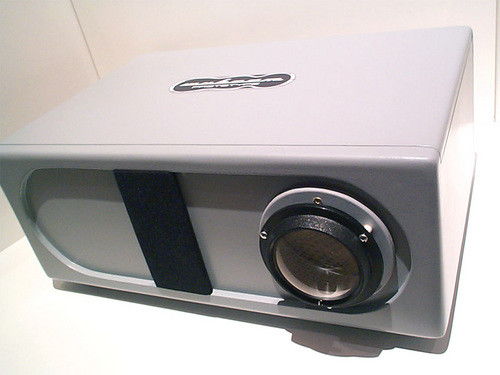

上述任务，一台土制液晶投影机基本完成！这台液晶投影机是由我自己制作而成的！把这台机器放在离白墙四米开的地方，然后去电试机，开启电源，按动灯泡的触发开关，高压灯亮起，先不要给液晶板加电源，调整机箱方位角以及镜头，可找到白墙中能得到高亮度显示界面，表示大功已基本告成！接着再对屏幕进行调整，使之接近正常状态。我做完上述的工作之后再一次发现，这台机器漏光比较严重，所以，还特别用白铁皮打一个方柱形光通道如图所示，这就迫使光束缚于该通道，有效降低漏光现象。此外，还增加了一块透明塑料罩，用来保护液晶面板不受强光直射。此外，还为改善散热效果，我也在灯泡旁边给风扇制作铝片导风页。

最后，我使用了一张DVD做信号源，开启液晶板电源，开始了正式的试机，刚发现这台投影机，虽属“土特产”，但结果还是很刺激的：距白墙4.5米处，得到不少于80寸显示屏幕！这简直就是个奇迹。图像色彩丰富，清晰度绝不低于10000元低档品牌投影机！这让我想起了几年前自己在电影院里看《功夫熊猫》时那种感觉。若使用该投影机搭配带视频输出显卡，或使用带VGA输入的液晶板，打游戏真过瘾！如果你也想体验一下这款产品带来的震撼感觉的话。看片自不必说！
