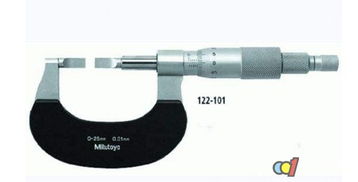

千分尺的使用方法及读数,如何使用千分尺

千分尺怎么使用

千分尺的读数方法图解

一、校零。要保证微分筒前沿与横刻线对其，主轴刻度基线与微分筒的零刻线对齐。要保证校零正确才是正确度数的第一步。

二、测量物体时，首先旋转棘轮将测钻与测微螺杆的距离调到稍大于物体尺寸，然后将被测物放入其中，慢慢旋转棘轮至发出咔咔声时方可开始读数。咔咔声说明已经卡紧，不必要特别用劲旋转，否则会导致一起损坏

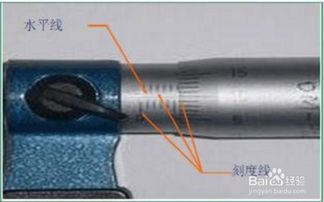

三、千分尺主要刻度标识如下：

四、千分尺读数=固定套管主尺读数+微分筒上读数

五、实例如下

1、先以微分筒的端面为准线，读出固定套管下刻度线的分度值；

2、再以固定套管上的水平横线作为读数准线，读出可动刻度上的分度值，读数时应

估读到最小度的十分之一，即0.001mm；

3、如微分筒的端面与固定刻度的下刻度线之间无上刻度线，测量结果即为下刻度线

的数值加可动刻度的值；

千分尺的使用方法

使用前应先检查零点：缓缓转动微调旋钮D′，使测杆（E）和测砧（A）接触，到棘轮发出声音为止，此时可动尺（活动套筒）上的零刻线应当和固定套筒上的基准线（长横线）对正，否则有零误差。左手持尺架（C），右手转动粗调旋钮D使测杆E与测砧A间距稍大于被测物；

放入被测物，转动保护旋钮D′到夹住被测物，直到棘轮发出声音为止，拨动固定旋钮B使测杆固定后读数。螺杆转动的整圈数由固定套管上间隔0.5mm的刻线去测量，不足一圈的部分由活动套管周边的刻线去测量，最终测量结果需要估读一位小数。

扩展资料

原理：螺旋测微器是依据螺旋放大的原理制成的，即螺杆在螺母中旋转一周，螺杆便沿着旋转轴线方向前进或后退一个螺距的距离。因此，沿轴线方向移动的微小距离，就能用圆周上的读数表示出来 。

螺旋测微器的精密螺纹的螺距是0.5mm，可动刻度有50个等分刻度，可动刻度旋转一周，测微螺杆可前进或后退0.5mm，因此旋转每个小分度，相当于测微螺杆前进或推后0.5/50=0.01mm。可见，可动刻度每一小分度表示0.01mm，所以螺旋测微器可准确到0.01mm。

参考资料来源：百度百科——螺旋测微器

简述外径千分尺使用方法及注意事项

使用方法：

1、使用前应先检查零点：

缓缓转动微调旋钮D′，使测杆（E）和测砧（A）接触，到棘轮发出声音为止，此时可动尺（活动套筒）上的零刻线应当和固定套筒上的基准线（长横线）对正，否则有零误差。

2、左手持尺架（C），右手转动粗调旋钮D使测杆E与测砧A间距稍大于被测物，放入被测物，转动保护旋钮D′到夹住被测物，直到棘轮发出声音为止，拨动固定旋钮B使测杆固定后读数。

注意事项

1、测量时，注意要在测微螺杆快靠近被测物体时应停止使用旋钮，而改用微调旋钮，避免产生过大的压力，既可使测量结果精确，又能保护螺旋测微器。

2、在读数时，要注意固定刻度尺上表示半毫米的刻线是否已经露出。

3、读数时，千分位有一位估读数字，不能随便扔掉，即使固定刻度的零点正好与可动刻度的某一刻度线对齐，千分位上也应读取为“0”。

4、当小砧和测微螺杆并拢时，可动刻度的零点与固定刻度的零点不相重合，将出现零误差，应加以修正，即在最后测长度的读数上去掉零误差的数值。

扩展资料

千分尺使用保养

1.、检查零位线是否准确；

2、测量时需把工件被测量面擦干净；

3、工件较大时应放在V型铁或平板上测量；

4、测量前将测量杆和砧座擦干净；

5、拧活动套筒时需用棘轮装置；

6、不要拧松后盖，以免造成零位线改变；

7、不要在固定套筒和活动套筒间加入普通机油。

8. 用后擦净上油，放入专用盒内，置于干燥处。

参考资料来源：百度百科-千分尺

千分尺如何使用

、千分尺又可以叫作螺旋测微器、螺旋测微仪、分厘卡，是一种精密量具，分为机械式千分尺和电子千分尺，可准确到0.01mm，由测钻、测微螺杆、锁紧装置、固定套筒、微分筒及棘轮等部件组成。
2、使用前应先检查零点：微分筒前沿与横刻线对其，主轴刻度基线与微分筒的零刻线对齐。
3、测量物体时：首先旋转棘轮将测钻与测微螺杆的距离调到稍大于物体尺寸，然后将被测物放入其中，慢慢旋转棘轮至发出咔咔声时方可开始读数。
4、读数时：先读固定刻度，再读半刻度，若半刻度线已露出，记作0.5mm，若半刻度线未露出，记作0.0mm，再读可动刻度（注意估读）。记作n×0.01mm，最终读数结果为固定刻度+半刻度+可动刻度。
5、注意：千分尺主尺每格1mm，微分筒每格0.01mm。读数的时候要注意视线与刻度垂直，否则会产生误差。
