背光模组是什么？

LCD+FPC+LG的产品，又叫LCM:
液晶屏通过COG技术把驱动IC通过ACF与FPC胶着一起，组装一些背光板，铁框，偏光片，保护膜，易撕胶带的过程

背光模组的结构

一般而言，背光模组可分为前光式(Front light )与背光式(Backlight)两种，而背光式可依其规模的要求，以灯管的位置做分类，发展出下列三大结构。 电致发光(EL)背光源体薄量轻，提供的光线均匀一致。它的功耗很低，要求的工作电压为80～100Vac，提供工作电压的逆变器可把5/12/24Vdc的输入变换为交流输出。但EL背光源的使用寿命有限(在50%亮度条件下的平均使用寿命为3000～5000小时，在更高的亮度水平上使用寿命将大为缩短)，因此，理想的EL背面照明用逆变器允许输出电压和频率随着EL灯泡的老化而增加，从而延长采用EL的背面照明光源的显示器的有效使用寿命。
EL背面照明对于像手表、数字台式钟和单色PDA等需要极度微弱的照明以便在光线朦胧或昏暗条件下使用的小型反射式LCD应用而言是较为适用的。然而，低效率、低亮度以及短寿命使其不适用于诸如膝上型电脑和平板桌上型监视器所要求的大型LCD这样的透射型背面照明用途。
小型冷阴极荧光灯(CCFL)提供了用于大型LCD所需的亮度和寿命(以及灯光管制能力)，但是随着更高效、设计使用更灵活的LED大量出现，CCFL的使用已经越来越少。但是，热量堆积是一个值得关注的问题。
LED背光源的使用寿命超过5000小时，且使用直流电压。LED背光源与CCFL背光源在结构上基本是一致的，其中主要的区别在于CCFL是线光源，而LED在使用时先要做成LED灯条（LED light-bar），再放入背光中。 导光板的作用在于引导光的散射方向，用来提高面板的亮度，并确保面板亮度的均匀性。导光板的良优与否对背光板影响甚大，因此，侧光式背光板中导光板的设计制作是关键技术之一。导光板是利用射出成型的方法将丙烯压制成表面光滑的板块，然后用具有高反射且不吸光的材料，在导光板的底面用网版印刷的方式印上扩散点，CCFL或LED light-bar位于导光板侧边，其发出的光利用反射导入导光板内部，当光线射到扩散点时，反射光会往各个角度扩散，然后将破坏反射条件由导光板正面射出。利用各种疏密、大小不一的扩散点，可使导光板均匀发光。反射板的用途在于将底面露出的光反射回导光板中，用来提高光的使用效率。
导光板按照工艺流程不同又可分为印刷式及非印刷式(射出成型形)，印刷式是在压克力平板上用具高反射率且不吸光的材料，在导光板底面用网版印刷印上圆形或方形的扩散点。非印刷式则是利用精密模具使导光板在射出成型时，在丙烯材料中加入少量不同折射率的颗粒状材质，直接形成密布的微小凸点，其作用有如网点。印刷法的效果不如非印刷法。非印刷法效果优异，使用人数少，速度快，效率高，但是技术门槛很高，需要掌握精密射出成型，精密模具，光学等技术才能掌握。目前国内厂商大多仍采用印刷式的导光板作为导光组件，印刷式的导光板具有开发成本低及生产快速的优点，而非印刷式的技术难度较高，但在亮度上表现优异，模具开发技术为瓶颈所在，另外，根据形状可分为平板及楔形板，平板多应用于显示器和电视，楔型板多用于笔记本。至于扩散板及主要用途，在于提高正面的亮度，扩散板的作用在于让光的分布更加均匀使从正面看不到反射点的影子。由于光自扩散板射出后，其光的指向性非常差，必须利用棱镜片来修正光的方向，达到聚光的效果，提高正面的亮度。
另外, 还有蚀刻方式(模仁咬花),即直接将印刷点的设计转移到模具上，取代传统的印刷方式，而在辉度的实际表现上，蚀刻导光板则不如印刷导光板。
切削方式SC加工，即在导光板正面以切削方式制造出一条条长沟型的结构，与棱镜片结构类似的镜面设计，更能增加辉度提高的效果，但在均一性的表现上则不如印刷方式的导光板结构。
喷砂方式，利用细砂材料喷洒于模仁形成粗面分布，在射出成型下直接转移至导光板上时，粗面越多的地方，破坏光源全反射的效果越强，因此可达到光源面的均匀分布。
可见，背光模组的作用无非就是把点光源或线光源发出的光通过漫反射使之成为面光源。但这个背光源大有学问，在搭配不同数量的灯管时其表面的纹理会有不同的变化，背光板的设计涵盖了光学设计、精密模具以及蚀刻、印刷等精密科技。 在一定的光源输出下，将会通过棱镜膜、反射偏振片和高反射率反射片来提高液晶模组的正视亮度，或称轴向亮度。在不增加光源数量的情况下，要提高轴向亮度有两种途径：一，改善光线的角分布，将光线集中到正视角度上；二，减少损耗，提高总的出光光通量。市场上的增亮膜片的生产商有超过30家之多，比较大的有LG、3M、GE、Sony，罗姆哈斯等等。
1. 棱镜膜
棱镜膜是当今使用最广泛的增亮产品。它适用于小到手机显示屏大到液晶显示器，各个尺寸的液晶显示模块。几乎所有的液晶背光源里面都使用了棱镜膜。棱镜膜是一层透明的塑料薄膜，厚度在50到300微米之间，在薄膜的上表面均匀而整齐的覆盖着一层棱镜结构，如图。棱镜膜放置在背光源的扩散片和液晶面板之间，它的作用是改善光的角分布，它可以将从扩散片射出的均匀地向各个角度发散的光汇聚到轴向角度上，也就是正视角度上，在不增加出射总光通量的情况下提高轴向亮度。 增亮膜的光增益（Gain）增益是指背光源在有增亮膜情况下的光强和没有增亮膜情况下的光强的比值，增益可以比较客观的排除背光源的光强分布的影响，而只体现增亮膜的增亮效果。举例说，如果增亮膜的增益为1.3，就说明在使用棱镜膜前后，液晶模组的cd/w光效可以提高30%左右。棱镜膜对入射的光线进行选择，让符合汇聚光角度的光线通过，而不符合条件的光线被反射回背光源，重新在背光源中散射后再回到棱镜膜，直到符合条件出射为止。 Gain= I output / I input在背光源上使用一张棱镜膜可以使得光线在一个方向上汇聚，如果在这张棱镜膜上面再叠加一层棱镜方向与其垂直的棱镜膜，光线就可在两个方向上都得到汇聚。这个时候的膜片总增益会增加。
2. 反射偏振片
和棱镜膜不同，反射偏振片是对背光源光线根据偏振方向的不同进行选择的循环增亮膜。这种薄膜可以精确的将平行其光轴方向的偏振光100%的反射，而另外一个正交方向上的偏振光可以正常穿透薄膜，如图。相对于普通吸收型偏振片将一种偏振态的光完全吸收，这种特殊薄膜被叫做反射型偏振片。
常用的液晶显示面板，不论是TN、STN、IPS或者VA，在ITO玻璃下面都有一层吸收型偏振片（下偏振片）。它提供给液晶面板所需要偏振态的入射光。从背光源出射的光都是全偏振光，入射到偏振片上会有一半光能变成热损失掉。如果在背光源中使用了反射偏振片就可以避免这一半光能的损失。如图，在背光源中，反射偏振片被放置在离液晶面板最近的位置，或者说反射偏振片和液晶面板的下偏振片之间是不存在任何其他薄膜。反射偏振片的透光轴也就是上图中的P光光轴与下偏振片的透光轴平行放置。背光源中出射的光，有50%符合透射条件，可以通过反射偏振片，与此同时满足下偏振片的透过要求，从而没有损失的通过下偏振片。另外50%的光，具有和透射光正交的偏振方向，会被反射回背光源，在背光源散射并且消偏振之后变为自然光，再次入射到反射偏振片上，继而又有一半光透射，一半被反射；周而复始，最终所有的光线都被转化为符合透射条件的偏振光，而没有损失的透过下偏振片。所以，在理想情况下，使用反射偏振片可以得到50%的增益。在实际情况下，光路中的吸收，实际增益比50%小很多。
模块中使用反射偏振片，在提高亮度的同时，出光的角度并不会像使用棱镜膜那样汇聚到一起，而是将各个角度输出的光强都按一定的增益同比例放大，使用前和使用后，光的角分布具有类似的形状。这一特性对显示器和显示器这样对视角要求比较大的液晶屏很有帮助。不使用反射偏振片，只在背光源中使用棱镜膜的显示器想要达到TCO'03这样严格的显示器标准是比较困难的。棱镜膜出光的某些角度附近会有很大的亮度变化，在大角度观测时，因为从观测点到屏幕上每一个点的视角不同，屏幕亮度均匀度变得比较差。使用反射偏振片的显示器就不会遇到这样的大视角均匀度问题。除了在视角上有优势之外，反射偏振片还可以提高整个液晶模块的lm/w光电转化效率和cd/w能源效率。
3. 高反射率反射片
使用高反射率反射片可以提高灯管反射片或者底反射片的反射率。在和其他增亮技术不冲突的情况下，能进一步提高亮度和能效。迄今为止，反射率最好的反射片是由数百层增反薄膜组成的多层膜反射片，和普通反射片95%左右的反射率相比，其具有几乎对所有可见光波长99%～100%的反射率。这样的反射片在循环增亮系统中非常有用，因为它可以减少循环光每次在反射时的损失。虽然在反射率上相差不多，但是在加载棱镜膜或者反射偏振片之后，得到的增益变化都在10%以上。
4．增亮综合解决方案
不同尺寸和用途的模块可以通过不同的增亮技术达到更大的亮度增益。液晶显示器多使用17英寸到22英寸的模块，考虑到会有不只一个人观看屏幕，显示器模块一般只会使用一张棱镜方向水平的棱镜膜来保证水平视角，同时可以使用反射偏光片和高效率反射片得到更高的光学增益。实际的背光设计中，只有小部分高端的模块会使用到全套方案，更多的则是设计者在需求、性能和成本上综合考虑，选用最合适的增亮产品。

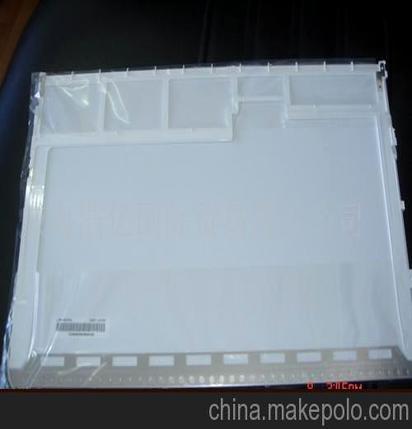

背光源和背光模组不是同一个概念吗？如果不是，请

买LED背光源液晶电视挺好的，不是有专家预测说，LED背光源液晶电视将成为未来5年液晶电视的发展趋势吗，算是不错的了。Ips硬屏面板的采用又为其质量和画质提供了保证。它是最先进的一门技术。

什么是背光模组胶带

一、背光模组简介
背光模组(Back light module)为液晶显示器面板(LCD panel)的关键零组件之一，由于液晶本身不发光，背光模组之功能即在于供应充足的亮度与分布均匀的光源， 使其能正常显示影像。LCD面板现已广泛应用于监视器、笔记型电脑、數位相机及投影机等具成长潜力之电子产品，因此带动背光模组及其相关零组件的需求持续成长，在面板低价化的刺激下，又以笔记型电脑及LCD监视器等大尺寸用面板需求最大，为背光模组需求成长的主要动力來源,也是背光模组为LCD 面板第二大关键零组件.
背光模组为LCD 面板第二大关键零组件
二、背光模组類别 :
一般而言，背光模组可分为前光式(Front light )与背光式(Back light)兩种，而背光式可依其规模的要求，以灯管的位置做分類，发展出下列三大结构：
(1) 侧光式(Edge lighting)结构：发光源为摆在侧边之单支光源，导光板采射出成型无印刷式设计，一般常用于18吋以下中小尺寸的背光模组，其侧边入射的光源设计，拥有轻量、薄型、窄框化、低耗电的特色，亦为手机、个人數位助理(PDA) 、笔记型电脑的光源，目前亦有大尺寸背光模组采用侧光式结构。
(2) 直下型(Bottom lighting)结构：超大尺寸的背光模组，侧光式结构已经无法在重量、消费电力及亮度上占有优势，因此不含导光板且光源放置于正下方的直下型结构便被发展出來。光源由自发性光源(例如灯管、发光二极体
等)射出藉由反射板反射后，向上经扩散板均匀分散后于正面射出，因安置空间变大，灯管可依TFT面板大小使用2至多之灯管，但同时也增加了模组的厚度、重量、耗电量、其优点为高辉度、良好的出光视角、光利用效率高、结构简易化等，因而适用于对可携性及空间要求较不挑剔的LCD monitor与LCD TV ，其高消费电力(使用冷阴极管)，均一性不佳及造成LCD发热等问题仍需要求改善。
(3) 中空型结构：随着影像要求的尺吋增加，LCD也朝更大尺寸的方向发展，现在这類超大型的LCD被拿來当作监视器及璧挂式电视，不仅要求大画面、高亮度及轻量化，在电器上亦要求高功率下的低热效应，近年來发展的中空型结构的背光模组，使用热阴极管作为发光源。此结构以空气作为光源传递的媒介，光源向下被稜镜片与反射板对方向调整及反射后，一部分向上穿过导光板并出射于表面，另一部分因全反射再度进入中空腔直到经折反射作用后穿过导光板出射，而向上的光源或直接进入导光板出射，或经一連串哲反射作用再出射：导光板的形狀为楔型结构，目的在求均一化的效果。
參、背光模组关键之光学零组件介绍 :
背光模组主要系提供液晶面板一均匀、高亮度的光源，基本原理系将常用的点或线型光源，透过简洁有效光机构转化成高亮度且均一辉度的面光源产品。一般结构为利用冷阴极管的线型光源经反射罩进入导光板，转化线光源分布成均匀的面光源，再经扩散片的均光作用与稜镜片的集光作用以提高光源的亮度与均齐度。在此我们就背光模组的几个基本构成组件做些介绍。
三、背光模组组成：发光源（Light source）、导光板(light guide plate)、胶框（housing)、反射片(Reflector)、扩散片（Diffuser）、增光片（BEF、棱镜片）、黑白胶（Curtain Tape）等。由于背光要求越来越薄，所以有部份需加铁框（METAL FRAME)。
