网线工作原理

你说的是双绞线 双绞线分为A类和B类别 同为一类为直通线 同为异类为交叉线 A类的1 2对应B类的3 6

网线传输原理

你好，网线的传输原理其实是网卡的原理。
很简单，以下几点。
一，网线传输信号是数字信号，方波，相当脆弱，容易受到周边磁场和自身的干挠。所以双绞的原理就是为了尽可能的消除其干挠。
二，明白了网线所接的水晶头：rj45接口原理就自然明白了网线的原理：
RJ-45各脚功能(10BaseT/100BaseTX)：
1、传输数据正极 Tx+
2、传输数据负极 Tx-
3、接收数据正极 Rx+
4、备用（当1236出现故障时，自动切入使用状态）
5、备用（当1236出现故障时，自动切入使用状态）
6、接收数据负极 Rx-
7、备用（当1236出现故障时，自动切入使用状态）
8、备用（当1236出现故障时，自动切入使用状态）
相信看了以上说明，你也懂得了网线的原理了。

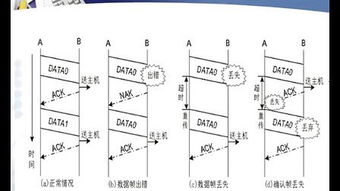

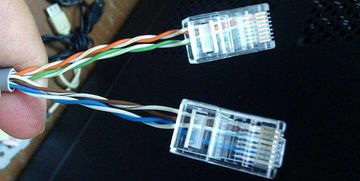

网线制作的原理

你好，网线的传输原理其实是网卡的原理。
很简单，以下几点。
一，网线传输信号是数字信号，方波，相当脆弱，容易受到周边磁场和自身的干挠。所以双绞的原理就是为了尽可能的消除其干挠。
二，明白了网线所接的水晶头：rj45接口原理就自然明白了网线的原理：
RJ-45各脚功能(10BaseT/100BaseTX)：
1、传输数据正极 Tx+
2、传输数据负极 Tx-
3、接收数据正极 Rx+
4、备用（当1236出现故障时，自动切入使用状态）
5、备用（当1236出现故障时，自动切入使用状态）
6、接收数据负极 Rx-
7、备用（当1236出现故障时，自动切入使用状态）
8、备用（当1236出现故障时，自动切入使用状态）
相信看了以上说明，你也懂得了网线的原理了。

谁知道网线的8根线的工作原理？

无论什么信号，全部是以数字形式进行传输的。
虽然网线有8根，事实上10M以太网的网线只使用 1、2、3、6编号的芯线传递数据，即1、2用于发送，3、6用于接收，按颜色来说：橙白、橙两条用于发送；绿白、绿两条用于接收；4、5，7、8是双向线。
100M和1000M网卡需要使用四对线，即8根芯线全部用于传递数据。由于10M网卡能够使用按 100M方式制作的网线；而且双绞线又提供有四对线，所以日常生活中不再区分，10M网卡一般也按 100M方式制作网线。

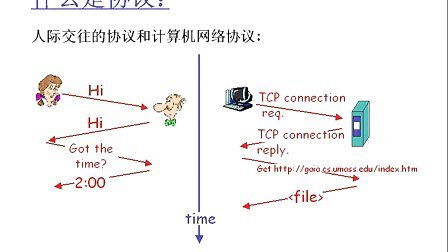

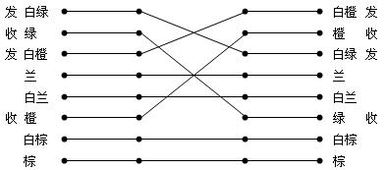

另外，根据网线两端连接网络设备的不同，网线又分为直通线（平行线）和交叉线两种。直通线（平行线）就是按568A标准或568B标准制作的网线。而交叉线的线序在直通线的基础上做了一点改变：就是在线缆的一端把1和3对调，2和6对调。即交叉线的一端保持原样（直通线序）不变，在另一端把1和3对调，2和6对调。
交叉线两端的线序如下：
一端(不变) 另一端(对调两根)
橙白 1 3 绿白
橙 2 6 绿
绿白 3 1 橙白
蓝 4 4 蓝
蓝白 5 5 蓝白
绿 6 2 橙
棕白 7 7 棕白
棕 8 8 棕
直通线用于连接:
1.主机和switch/hub;
2.router和switch/hub
交叉线用于连接:
1.switch和switch;
2.主机和主机;
3.hub和hub;
4.hub和switch;
5.主机和router直连
在实践中，一般可以这么理解：
1、同种类型设备之间使用交叉线连接，不同类型设备之间使用直通线连接；
2、路由器和PC属于DTE类型设备，交换机和HUB属于DCE类型设备；
3、RJ45网络接头做法一般有568A和568B两种标准做法，按同一标准即直通线，不同标准即交叉线。
不管如何接线，最后完成后用RJ-45测线仪测试时，8个指示灯都应依次闪烁。
