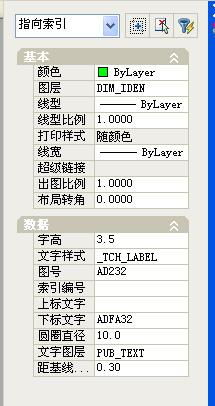

索引符号圆的直径为()mm,索引符号和详图符号

索引符号是什么意思？？

索引符号的用处是指示被索引的图所在的位置，便于迅速查找。

索引符号分为两种：索引号和被索引大样好。前者是单圆圈，后者是双圆圈。索引符号由圆圈数字，引出线，剖切线组成，剖切线指向剖切图形。

索引符号圆圈数字（或字母）由两部分组成，分子数字（或字母）是大样图的编号，分母表示大样图所在图纸的页号，当大样图在本页时，分母是短横线。被索引大样图符号是双圆圈和数字（或字母）组成。数字（字母）的编号和索引符号一致。

被索引的大样图素在的页面号与索引号的分母一致。

扩展资料：

按“国标”规定，索引符号的圆和引出线均应以细实线绘制，圆直径为8-10mm。引出线应对准圆心，圆内过圆心画一水平线，上半圆中用阿拉伯数字注明该详图的编号，下半圆中用阿拉伯数字注明该详图所在图纸的图纸号。

如果详图与被索引的图样在同一张图纸内，则在下半圆中间画一水平细实线。索引出的详图，如采用标准图，应在索引符号水平直径的延长线上加注该标准图册的编号。

当索引符号用于索引剖面详图时，应在被剖切的部位绘制剖切位置线。引出线所在一侧应为投射方向。

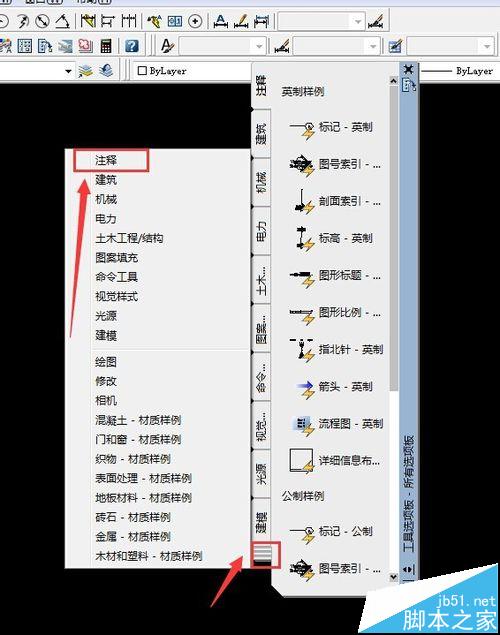

索引符号的含义

1
5 详图编号5
– 详图在本张图纸上

2
3 局部剖视详图编号
4 详图所在图纸的图纸号

3
J103 标准图册的编号
5 标准详图的编号
2 详图所在图纸的图纸号 追问 非常感谢

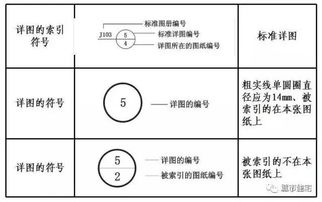

详图符号和索引符号的区别

一、主体不同

1、详图符号：对建筑的细部或构配件，用较大的比例将其形状、大小、材料和做法，按正投影图的画法。

2、索引符号：索引符号的圆和引出线均应以细实线绘制，圆直径为8-10mm。

二、要求不同

1、详图符号：详图与被索引的图样在同一张图纸内，则在下半圆中间画一水平细实线。

2、索引符号：索引出的详图，如采用标准图，应在索引符号水平直径的延长线上加注该标准图册的编号。

三、特点不同

1、详图符号：标注详图的编号以及详图所在的图纸编号。

2、索引符号：用索引符号注明画出详图的位置。

参考资料来源：百度百科-剖面详图索引符号

参考资料来源：百度百科-详图

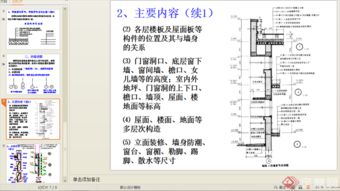

索引符号和详图符号怎么解读?

图样中的某一局部或构件，如需另见详图，应以索引符号索引，详图要用详图符号编号。也就是说，用索引符号从图样中指向有相应详图符号的详图。

索引符号是由直径为10mm的圆和水平直径组成，圆及水平直径均应以细实线绘制。详图符号的圆应以直径为14mm粗实线绘制。

在施工图中，有时会因为比例问题而无法表达清楚某一局部，为方便施工需另画详图。一般用索引符号注明画出详图的位置、详图的编号以及详图所在的图纸编号。索引符号和详图符号内的详图编号与图纸编号两者对应一致。

规定

按“国标”规定，索引符号的圆和引出线均应以细实线绘制，圆直径为8-10mm。引出线应对准圆心，圆内过圆心画一水平线，上半圆中用阿拉伯数字注明该详图的编号，下半圆中用阿拉伯数字注明该详图所在图纸的图纸号。

如果详图与被索引的图样在同一张图纸内，则在下半圆中间画一水平细实线。索引出的详图，如采用标准图，应在索引符号水平直径的延长线上加注该标准图册的编号。
