数显千分尺,千分尺的使用方法及读数

千分尺的用法

千分尺是先旋转微分筒，把尺子放在工件上，旋紧微分筒，这时你可以看到千分尺的主尺上分出0.5毫米的刻度线，因为千分尺精度是0.01mm他的微分筒旋转一周是0.5mm，微分筒上刻有50格，一本我们是先看主尺上的微分筒对在那里，比如是对在23.5到24至间，然后你再看微分筒上的，那根线和主尺上的尺寸线重合，比如说微分筒上对上的是在他的第3大格的第7小格，那就是0.37mm
23.5+0.37=23.87mm
还有，一丝等于0.01毫米，也就是千分尺的精度

千分尺的使用方法

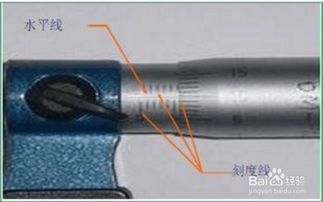

使用前应先检查零点：缓缓转动微调旋钮D′，使测杆（E）和测砧（A）接触，到棘轮发出声音为止，此时可动尺（活动套筒）上的零刻线应当和固定套筒上的基准线（长横线）对正，否则有零误差。左手持尺架（C），右手转动粗调旋钮D使测杆E与测砧A间距稍大于被测物；

放入被测物，转动保护旋钮D′到夹住被测物，直到棘轮发出声音为止，拨动固定旋钮B使测杆固定后读数。螺杆转动的整圈数由固定套管上间隔0.5mm的刻线去测量，不足一圈的部分由活动套管周边的刻线去测量，最终测量结果需要估读一位小数。

扩展资料

原理：螺旋测微器是依据螺旋放大的原理制成的，即螺杆在螺母中旋转一周，螺杆便沿着旋转轴线方向前进或后退一个螺距的距离。因此，沿轴线方向移动的微小距离，就能用圆周上的读数表示出来 。

螺旋测微器的精密螺纹的螺距是0.5mm，可动刻度有50个等分刻度，可动刻度旋转一周，测微螺杆可前进或后退0.5mm，因此旋转每个小分度，相当于测微螺杆前进或推后0.5/50=0.01mm。可见，可动刻度每一小分度表示0.01mm，所以螺旋测微器可准确到0.01mm。

参考资料来源：百度百科——螺旋测微器

千分尺如何使用

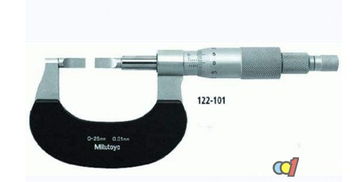

、千分尺又可以叫作螺旋测微器、螺旋测微仪、分厘卡，是一种精密量具，分为机械式千分尺和电子千分尺，可准确到0.01mm，由测钻、测微螺杆、锁紧装置、固定套筒、微分筒及棘轮等部件组成。
2、使用前应先检查零点：微分筒前沿与横刻线对其，主轴刻度基线与微分筒的零刻线对齐。
3、测量物体时：首先旋转棘轮将测钻与测微螺杆的距离调到稍大于物体尺寸，然后将被测物放入其中，慢慢旋转棘轮至发出咔咔声时方可开始读数。
4、读数时：先读固定刻度，再读半刻度，若半刻度线已露出，记作0.5mm，若半刻度线未露出，记作0.0mm，再读可动刻度（注意估读）。记作n×0.01mm，最终读数结果为固定刻度+半刻度+可动刻度。
5、注意：千分尺主尺每格1mm，微分筒每格0.01mm。读数的时候要注意视线与刻度垂直，否则会产生误差。

千分尺的使用

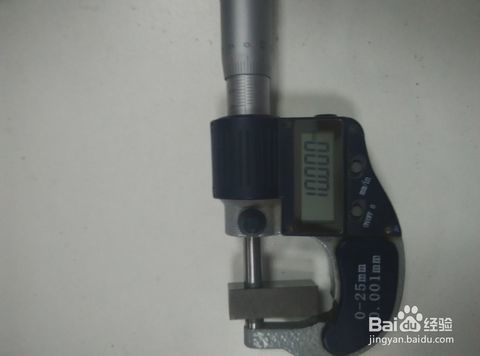

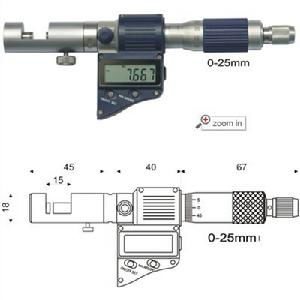

螺旋测微器分为机械式千分尺和电子千分尺两类。①机械式千分尺。简称千分尺，是利用精密螺纹副原理测长的手携式通用长度测量工具。1848年，法国的J.L.帕尔默取得外径千分尺的专利 。1869年，美国的J.R.布朗和L.夏普等将外径千分尺制成商品，用于测量金属线外径和板材厚度。千分尺的品种很多。改变千分尺测量面形状和尺架等就可以制成不同用途的千分尺，如用于测量内径、螺纹中径、齿轮公法线或深度等的千分尺。②电子千分尺。也叫数显千分尺，测量系统中应用了光栅测长技术和集成电路等。电子千分尺是20世纪70年代中期出现的，用于外径测量。 一种电子千分尺(螺旋测微器
