网线接线端子,网线对接头

聚禄鼎 • • 托运须知

网线接线端子,网线对接头

网线接线端子,网线对接头

网线接线怎么接是什么顺序不按那顺序行不行啊??

网线接线怎么接是什么顺序不按那顺序行不行啊??

一般使用T568B标准的直连接法。具体排线方法是：先按“橙绿蓝棕，白在前”顺序理好线，再4-6交叉，交叉后顺序即是“橙白、橙、绿白、蓝、蓝白、绿、棕白、棕”。

工具：网线钳；水晶头；网线；

制作步骤：

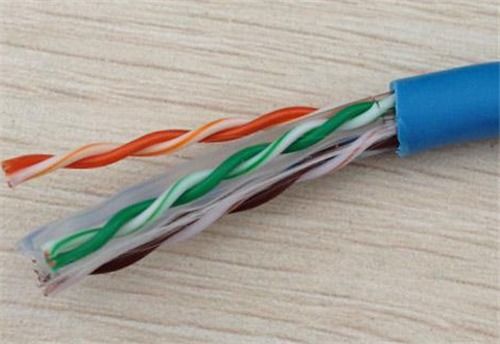

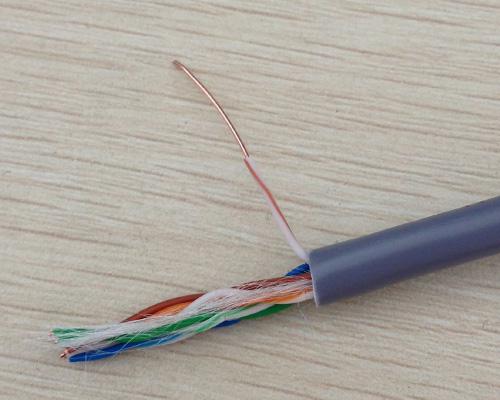

1、使用网线钳或者剪刀将网线胶皮剪掉长约2cm的长度，露出8条不同颜色的小线；

2、将8根不同颜色的小线，按照：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕顺序进行排列，然后用网线钳剪齐；

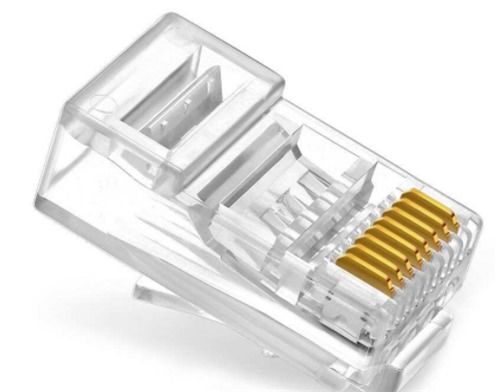

3、把8根小线整齐地插进水晶头里（水晶头有塑料弹簧片的一端向下），注意要用力，把整齐的8根线插入水晶头，使八根小线能够紧紧的顶在顶端；

4、把水晶头插入网线钳网口，紧紧用力握住，以保证金属针脚能够和网线良好接触；

5、用同样的方法制作另一端水晶头，完成整根网线两端水晶头的制作。

参考资料来源：百度百科-水晶头

接网线接头顺序

接网线接头顺序

网线的排序一般分为两种标准，一种是568A标准，另外一种则是568B标准，一般我们用的网线也都是最常用的568B标准，其网线接头顺序分别为： 568B标准：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕 网线接头顺序示意图 还有一种是568A标准

网线接线端子,网线对接头

原创文章，作者：聚禄鼎，如若转载，请注明出处：https://www.xxso.cn/67916.html
