db9接口是什么意思,DB9接口

DB9接口是什么意思？

DB9接口指的是9针的接口。

早期的计算机的串口与并口都是使用DB25针连接器，而人们则习惯把字母B与D合在一起记了下来，当作D型接口的共同名字。

后来计算机串口改用9针接口以后，人们更多的使用DB9而不是DE9来称呼9针的接口。这一习惯进一步推广的结果就是如今人们使用DBxx来代表D型接口，数字xx则为接口的针数。

扩展资料：

按照接口数量细分为A型（15针），B型（25针），C型（37针），D型（50针），E型（9针）。因此常见的计算机并口即为DB25针的连接器。而串口则应为DE9针连接器。

电脑上常见的DB接口有：

1、串行通信接口RS232 9针 –DB9。

2、显示器 VGA 15针 — DB15。

3、并行打印机 LPT 25孔 -DB25。

4、一般通讯只用到3口，rx，tx，Gnd。

参考资料来源：百度百科-DB9

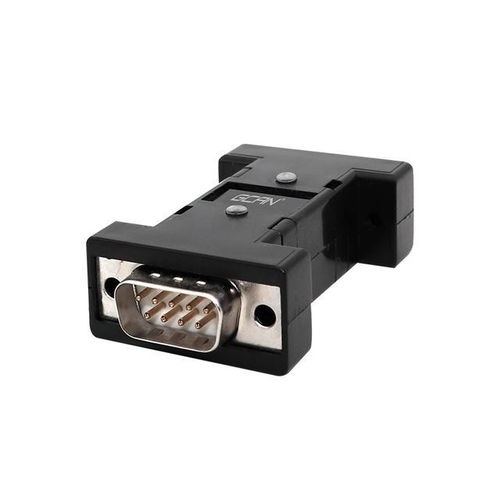

DB9接头各个接口的功能

一般只要用 3管脚txd 2管脚rxd 5GND 收发就行一个就行了
你可以作一个串行转并行的就行了 就这样
一般还需要 标志位 收发情况判定

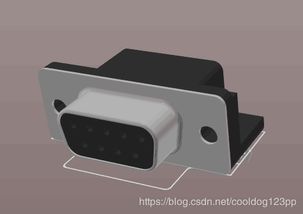

DB9连接器与VGA接口的区别

2个不一样。

DB9是串口，样子是9针凸口，可以连串口鼠标，串口键盘，串口游戏手柄等等。

VGA是显示器接口，样子是15针凹口。

db9头子和rs485什么区别

楼主得弄清楚 接口形式 与 传输信号 的关系
完全不同的2个东西
RS-485是通信接口，可以有很多接口的形式使用，DB9，RJ45以及工业接线端子。不存在什么区别的问题，就像你说翻盖手机和智能手机有什么区别一样，完全不能对比的。
恩，如果你将DB9指的RS-232串口的话，那就是说RS-232与RS-485的区别，那可以参考下面的链接
RS-232接口有DB25接口和DB9接口两种，现在普通使用的基本上都是DB9接口，DB25接口基本上不再使用。RS-485接口没有标准的规范，有可能是DB9,也有可能是RJ45/RJ11,但是用的最多的还是工业接线端子。
E485C RS-232/RS-485/422无源转换器
特点
▶ RS-232/RS-485/422转换，RS422四线制全双工、RS485两线制半双工通信
▶ 效率高达95%串口窃电技术，无需外供电源
▶ 配一体化工业接线端子，标准DB9孔串口
▶ 独有串口保护电路，可带电热插拔
▶ 内置智能模块，自动识别RS-485信号流向，无需CTS流控
▶ 内置600W/ms抗雷击保护和15KV抗静电保护
▶ 透明传输，波特率自适应，无需更改用户协议

串行接口DB9,DB15,DB25的连接方法

RS232接口是1970年由美国电子工业协会（EIA）联合贝尔系统、调制解调器厂家及计算机终端生产厂家共同制定的用于串行通讯的标准。 它的全名是“数据终端设备（DTE）和数据通讯设备（DCE）之间串行二进制数据交换接口技术标准”该标准规定采用一个25个脚的DB25连接器，对连接器的每个引脚的信号内容加以规定，还对各种信号的电平加以规定。DB25的串口一般只用到的管脚只有2（RXD）、3（TXD）、7（GND）这三个，随着设备的不断改进，现在DB25针很少看到了，代替他的是DB9的接口，DB9所用到的管脚比DB25有所变化，是2（TXD）、3（RXD）、5（GND）这三个。因此现在都把RS232接口叫做DB9。 RS-232C接口定义(9芯) 针脚 定义 符号 1 载波检测 DCD 2 接收数据 RXD 3 发送数据 TXD 4 数据终端准备好 DTR 5 信号地 SG 6 数据准备好 DSR 7 请求发送 RTS 8 清除发送 CTS 9 振铃提示 RI RS-232C接口定义(25芯) 针脚 定义 符号 1 频蔽地线 2 发送数据 TXD 3 接收数据 RXD 4 请求发送 RTS 5 允许发送 CTS 6 数据准备好 DSR 7 信号地 SG 8 载波检测 DCD 9 发送返回(+) 10 未定义 11 数据发送(-) 12~17 未定义 18 数据接收(+) 19 未定义 20 数据终端准备好 DTR 21 未定义 22 振铃 RI 23~24 未定义 25 接收返回(-) 由于RS232接口标准出现较早，难免有不足之处，主要有以下四点： （1）接口的信号电平值较高，易损坏接口电路的芯片，又因为与TTL电平不兼容故需使用电平转换电路方能与TTL电路连接。 （2）传输速率较低，在异步传输时，波特率为20Kbps；因此在“南方的老树51CPLD开发板”中，综合程序波特率只能采用19200，也是这个原因。 （3）接口使用一根信号线和一根信号返回线而构成共地的传输形式，这种共地传输容易产生共模干扰，所以抗噪声干扰性弱。 （4）传输距离有限，最大传输距离标准值为50英尺，实际上也只能用在50米左右。 RS-232C接口定义(9芯) 针脚 定义符号 1 载波检测 DCD 2 接收数据 RXD 3 发送数据 TXD 4 数据终端准备好 DTR 5 信号地 SG 6 数据准备好 DSR 7 请求发送 RTS 8 清除发送 CTS 9 振铃提示 RI Pin 1 Received Line Signal Detector (Data Carrier Detect) Pin 2 Received Data Pin 3 Transmit Data Pin 4 Data Terminal Ready Pin 5 Signal Ground Pin 6 Data Set Ready Pin 7 Request To Send Pin 8 Clear To Send Pin 9 Ring Indicator RS-232C接口定义(25芯) 针脚 定义 符号 1 频蔽地线 2 发送数据 TXD 3 接收数据 RXD 4 请求发送 RTS 5 允许发送 CTS 6 数据准备好 DSR 7 信号地 SG 8 载波检测 DCD 9 发送返回(+) 10 未定义 11 数据发送(-) 12~17 未定义 18 数据接收(+) 19 未定义 20 数据终端准备好 DTR 21 未定义 22 振铃 RI 23~24 未定义 25 接收返回(-) Pin 1 Protective Ground Pin 2 Transmit Data Pin 3 Received Data Pin 4 Request To Send Pin 5 Clear To Send Pin 6 Data Set Ready Pin 7 Signal Ground Pin 8 Received Line Signal Detector (Data Carrier Detect) Pin 20 Data Terminal Ready Pin 22 Ring Indicator RS-232C,25芯针转换为9芯针 25芯接口 9芯接口 2 3 3 2 4 7 5 8 6 6 7 5 8 1 20 4 22 9 ************************************************************************************************************************************ 并口是计算机一个相当重要的外部设备接口，最常用来连接的设备那就要算是打印机了，另外，有许多型号的扫描仪也是通过并口来与计算机连接的。并口也是25针的，与25针串口不同的是，并口是25个孔，所以常称为母头，而像串口就常称为公头。并口的针脚定义如下： 1 STROBE 选通 2-9 DATA0-DATA7 数据0-7 10 ACKNLG 确认 11 BUSY 忙 12 PE 缺纸 13 SLCT 选择 14 AUTO FEED 自动换行 15 ERROR 错误 16 INIT 初始化 17 SLCT IN 选择输入 18-25 GND 地线
