如何装卧室双控开

双控开关怎么安装接线视频

你好,看看这样的,望采纳。

方法/步骤

  • 割沟,弯管。
    由于楼房原有线路不具备双控,需要进行重新布线,这里线要走地面所以要用到穿线管。
  • 穿线,布线。
    用钢丝绳穿线,要穿入三根2.5mm的BV线,并保证两种颜色以便区分一单根线。
  • 接线。
    把三根线进入原有两根线的开关内,把原有两根线其中一根接到三根线中能在另一段区别出的一根线上,有胶布包好,这样每段只剩三根线了。

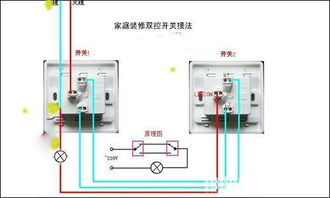

  • 下面就是大致原理图。
  • 实物图。
  • 然后接开关,记住原有的两根开关线分别在每个开关内接入L点,剩下两根分别接入L1、L2,不分顺序。
  • 双向电灯开关怎么安装,在线等

    应该是L、L1、L2,火线(红线)接L,黑线接L1,白线接L2,如果觉得开关方向反了,可以把黑白对调。

    大厅两灯三个双控开关怎么安装线路

    如果你是大灯小灯两灯同时亮的话,首先需要准备单开双控开关两个,多控开关一个,按下图接线就行了:

    怎样安装双控开关

    下图是一个实际路线图,只要注意两个要点就行。一是火线进开关的中间接线柱,另一个开关的中间接线柱出线接灯头,其他线按图连线就行。(原理图楼上已有说明,我就不再重复了)
