大众朗逸仪表盘指示灯图解

1、大众朗逸故障灯中出现仪表盘上“+、-”的图标是点火警告灯，表示点火塞出问题了。

2、当出现“小人”图标时表示为安全带指示灯，该指示灯用来显示安全带是否处于锁止状态，当该灯点亮时，说明安全带没有及时的扣紧。

3、当出现“水壶”图标时表示为机油压力警告灯，是因为机油的储存量过少，造成发动机内的机油压力过低而使压力等报警。

4、红框内的“发动机”图标表示为发动机故障灯，说明发动机有故障，但是该故障不影响发动机的正常工作，但是到必须进行检测和维修了。

5、“P”图标表示手刹制动系统指示灯，“P”亮时表示手刹没有解除。

大众汽车仪表盘的图像各代表什么意思?

汽车仪表板集中了全车的仪表，它好象一扇窗口，显示了汽车的工作状况。

不同汽车仪表板的仪表不尽相同，但是一般汽车的常规仪表有车速里程表、转速表、机油压力表、水温表、燃油表、充电表等。

现代汽车上，汽车仪表还需要装置稳压器，专门用来稳定仪表电源的电压，抑制波动幅度，以保证汽车仪表的精确性。另外，大部分仪表显示的依据来自传感器，传感装置根据被监测对象的状态变化而改变其电阻值，通过仪表表述出来。

仪表板中最显眼的是车速里程表，它表示汽车的时速，单位是km/h(公里／小时)。车速里程表实际上由两个表组成，一个是车速表，另一个是里程表。

传统的车速表是机械式的，典型的机械式里程表连接一根软轴，软轴内有一根钢丝缆，软轴另一端连接到变速器某一个齿轮上，齿轮旋转带动钢丝缆旋转，钢丝缆带动里程表罩圈内一块磁铁旋转，罩圈与指针联接并通过游丝将指针置于零位，磁铁旋转速度的快慢引起磁力线大小的变化，平衡被打破指针因此被带动。这种车速里程表简单实用，被广泛用于大小型汽车上。不过，随着电子技术的发展，现在很多轿车仪表已经使用电子车速表，常见的一种是从变速器上的速度传感器获取信号，通过脉冲频率的变化使指针偏转或者显示数字。

里程表是一种数字式仪表，它通过计数器鼓轮的传动齿轮与车速表传动轴上的蜗杆啮合，使计数器鼓轮转动，其特点是上一级鼓轮转一整圈，下一级鼓轮转1/10圈。同车速表一样，目前里程表也有电子式里程表，它从速度传感器获取里程信号。电子式里程表累积的里程数字存储在非易失性存储器内，在无电状下态数据也能保存。

另一个比较显眼的仪表是转速表。在国产汽车中，以前一般是不设置转速表的，但近十几年来各类型汽车都兴起安装转速表，有些厂商还将它作为汽车档次的配置内容。转速表单位是1 /min×1000，即显示发动机每分钟转多少千转。转速表能够直观地显示发动机在各个工况下的转速，驾驶员可以随时知道发动机的运转情况，配合变速器档位和油门位置，使之保持最佳的工作状态，对减少油耗，延长发动机寿命有好处。

转速表一般设置在仪表板内，与车速里程表对称地放置在一起。转速表是按照磁性原理工作的，它接收点火线圈中初级电流中断时产生的脉冲信号，并将此信号转换为可显示的转速值。发动机转速越快，点火线圈产生的脉冲次数越多，表上显示的转速值就越大。

现在轿车一般都是电子式转速表，有指针式和液晶数字显示式，表内有数字集成电路，它将点火线圈输送过来的电压脉冲经过计算后驱动指针移动或数字显示。另外还有一种转速表是从发电机取出脉冲信号送到转速表电路解释后显示转速值，不过因受发电机皮带打滑等因素影响，数值不太精确。

仪表板上机油压力表、水温表和燃油表都是直接与发动机工作有关的仪表，它们各自都有相应的传感器将监察对象的信息反映在仪表上。

机油压力表是显示机油压力的仪表，单位是kPa(千帕)。机油压力表传感器是一种压阻式传感器，用螺纹固连在发动机机油管路上。由机油压力推动接触片在电阻上移动，使阻值变化从而影响到通过仪表到地的电流量，驱动指针摆动。由于机油压力有一定的压力范围，为了清晰明了，目前有许多汽车的机油压力表用指示灯表示，如果发动机运转时它仍然亮着，就表示发动机润滑系统可能不正常了。

水温表是显示冷却水温度的仪表，单位是℃(摄氏度)。它的传感器是一种热敏电阻式传感器，用螺纹固定在发动机冷却水道上。热敏电阻决定了流经水温表线圈绕组的电流大小，从而驱动表头指针摆动。以前汽车发动机的冷却水都是用自来水来充当，现在很多汽车发动机冷却系统都用专门的冷却液，因此也称为冷却液温度表。

燃油表是显示油箱内的油量的仪表，单位是L(升)，指针指向“F”，表示满油，指向“E”，表示无油；也有用1/1、1/2、0分别表示满油、半箱油和无油。燃油表内有两个线圈，分别在“F”与“E”一侧，传感器是一个由浮子高度控制的可变电阻，阻值变化决定两个线圈的磁力线强弱，也就决定了指针的偏转方向。

水温表和燃油表也有用指示灯表示的，水温指示灯亮表示水温偏高，燃油指示灯亮表示燃油已近低点，作为辅助性提醒。

充电表显示发电机与蓄电池之间的充放电状态，有电流表和电压表之分。以前的汽车多数是用电流表，它有一块永久磁铁，使固定在支点上的指针保持中间位置，有线圈环绕在支点周围，当有电流通过线圈时会感应出磁场，指针在磁场作用下左右摆动，摆动方向决定于电流流经线圈的方向。因此电流表串联在蓄电池与发电机之间，当发电机向蓄电池充电时，仪表显示正(+)极，若蓄电池向负载放电量大于发电机的充电量，则显示负(-)极。由于电流表接线柱承受电流比较大，不太安全，所以现在的汽车大都使用充电指示灯或者电压表。充电指示灯的接地端是由调节器控制的，当发动机未运转时，充电灯接地线路联通，充电灯发亮；当发动机运转时，充电灯接地线路被断开，充电灯熄灭；如果充电灯仍然亮时，说明充电系统有故障。

大众轿车仪表盘上各种符号都代表什么？

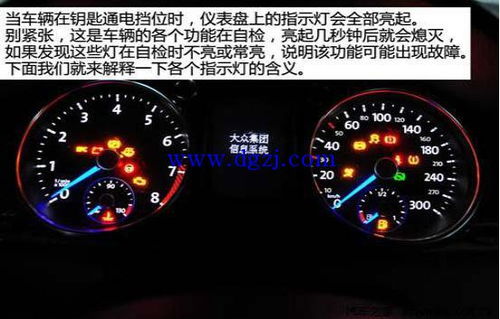

仪表盘上分别有这些指示灯：安全气囊故障灯、后雾灯、发电机故障灯、油量不足灯、前大灯指示灯、蓄电池充电故障灯、发动机系统故障灯、安全带未系灯等等，如下图所示。

扩展资料：
1、如果红色制动器警报灯点亮，说明制动系统存在下列情况：
(1)制动器的摩擦片严重磨损；
(2)制动液液面过低；
(3)驻车制动器已经拉紧(驻车制动开关闭合)；
(4)在一般情况下，若红色制动器警报灯点亮，ABS警报灯会同时亮起，因为在常规制动系统有故障的情况下，ABS也无法发挥应有的作用。
2、制动防抱死警报灯。在车辆行驶中，ABS警报灯闪烁或常亮表示故障的程度不同，闪烁表示故障已经被ECU确认并且存储；常亮表示ABS的功能丧失。如果在行车中发觉汽车的制动性能不正常，但是ABS警报灯不亮，说明故障出在制动系统的机械部分和液压部件上，而不在电子控制系统。
3、安全气囊指示灯。安全气囊系统(SRS)指示灯有3种显示方法，一是 “SRS”字样，二是“AIR BAG”字样(1992年8月以前生产的丰田汽车)，三是“气囊保护乘员”图形。
4、危险警报灯。危险警报灯用于汽车出现重大故障或紧急情况时向其他车辆和行人发出警示。危险警报信号的表示方式是前、后、左、右转向灯同时闪烁。
5、电瓶指示灯。显示蓄电池工作状态的指示灯。接通电门后亮起，发动机启动后熄灭。如果不亮或长亮不灭应立即检查发电机及电路。
6、 燃油指示灯。提示燃油不足的指示灯，该灯亮起时，表示燃油即将耗尽，一般从该灯亮起到燃油耗尽之前，车辆还能行驶约50公里左右。
7、清洗液指示灯。显示风挡清洗液存量的指示灯，如果清洗液即将耗尽，该灯点亮，提示车主及时添加清洗液。添加清洁液后，指示灯熄灭.
8、电子油门指示灯。本灯多见于大众公司的车型中，车辆开始自检时，EPC灯会点亮数秒，随后熄灭，出现故障，本灯亮起，应及时进行检修.
9、前后雾灯指示灯。该指示灯是用来显示前后雾灯的工作状况，前后雾灯接通时，两灯点亮，图中左侧的是前雾灯显示，右侧为后雾灯显示.
10、转向指示灯。转向灯亮时，相应的转向灯按一定频率闪烁。按下双闪警示灯按键时，两灯同时亮起，转向灯熄灭后，指示灯自动熄灭.
11、远光指示灯。在仪表盘远光灯接通和使用远光灯瞬间点亮功能时亮起.
12、安全带指示灯。显示安全带状态的指示灯，按照车型不同，灯会亮起数秒进行提示，或者直到系好安全带才熄灭，有的车还会有声音提示.
13、示宽指示灯。当示宽灯打开时，该指示灯随即点亮.
参考资料来源：搜狗百科-汽车仪表盘

求一汽大众所有车型仪表盘标示灯名称

展开全部

机油报警灯 红色 亮时立刻熄火停车 等待救援
安全气囊 黄色 亮时 表示该系统不起作用 立即检查
水位灯 红的 亮时立刻熄火停车 检查冷却液
ABS灯 黄色 亮时ABS不工作 进入普通刹车模式
电瓶灯 红色 亮时 发电机系统有故障 停车检查
手刹灯 红的 亮时 手刹系统工作
发动机灯 黄色 亮时发动机有故障 检查相关元件
安全带灯 红色 亮时 提示带上 、安全带
油表灯 黄色 亮时 燃油不多 就进加油
EPC 黄色 亮时 节气门系统故障 检查
雾灯转向 灯 大灯你应该知道吧
