热电偶工作原理简述,热电偶工作原理是什么效应

热电偶的工作原理是什么？

热电偶（thermocouple）是温度测量仪表中常用的测温元件，它直接测量温度，并把温度信号转换成热电动势信号，通过电气仪表（二次仪表）转换成被测介质的温度。各种热电偶的外形常因需要而极不相同，但是它们的基本结构却大致相同，通常由热电极、绝缘套保护管和接线盒等主要部分组成，通常和显示仪表、记录仪表及电子调节器配套使用。热电偶的工作原理是：

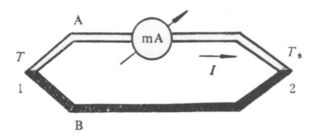

1、当有两种不同的导体或半导体A和B组成一个回路，其两端相互连接时，只要两结点处的温度不同，一端温度为T，称为工作端或热端，另一端温度为T0 ，称为自由端（也称参考端）或冷端，回路中将产生一个电动势，该电动势的方向和大小与导体的材料及两接点的温度有关。这种现象称为“热电效应”，两种导体组成的回路称为“热电偶”，这两种导体称为“热电极”，产生的电动势则称为“热电动势” 。

2、热电动势由两部分电动势组成，一部分是两种导体的接触电动势，另一部分是单一导体的温差电动势。

3、热电偶回路中热电动势的大小，只与组成热电偶的导体材料和两接点的温度有关，而与热电偶的形状尺寸无关。当热电偶两电极材料固定后，热电动势便是两接点温度t和t0的函数差 。即

3、这一关系式在实际测温中得到了广泛应用。因为冷端t0恒定，热电偶产生的热电动势只随热端(测量端)温度的变化而变化，即一定的热电动势对应着一定的温度。我们只要用测量热电动势的方法就可达到测温的目的 。

4、热电偶测温的基本原理是两种不同成份的材质导体组成闭合回路，当两端存在温度梯度时，回路中就会有电流通过，此时两端之间就存在电动势——热电动势，这就是所谓的塞贝克效应(Seebeck effect）。两种不同成份的均质导体为热电极，温度较高的一端为工作端，温度较低的一端为自由端，自由端通常处于某个恒定的温度下。根据热电动势与温度的函数关系，制成热电偶分度表；分度表是自由端温度在0℃时的条件下得到的，不同的热电偶具有不同的分度表。

热电偶的作用和工作原理

热电偶（thermocouple）是温度测量仪表中常用的测温元件，它直接测量温度，并把温度信号转换成热电动势信号，通过电气仪表（二次仪表）转换成被测介质的温度。各种热电偶的外形常因需要而极不相同，但是它们的基本结构却大致相同，通常由热电极、绝缘套保护管和接线盒等主要部分组成，通常和显示仪表、记录仪表及电子调节器配套使用。
①测量精度高。因热电偶直接与被测对象接触，不受中间介质的影响。
②测量范围广。常用的热电偶从-50~+1600℃均可边续测量，某些特殊热电偶最低可测到-269℃（如金铁镍铬），最高可达+2800℃（如钨-铼）。
③构造简单，使用方便。热电偶通常是由两种不同的金属丝组成，而且不受大小和开头的限制，外有保护套管，用起来非常方便。

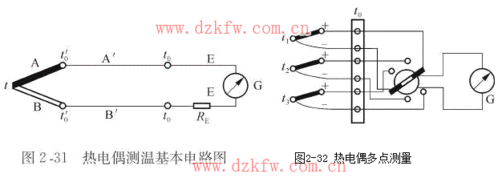

热电偶测温基本原理

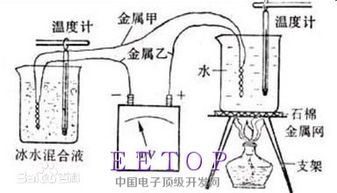

将两种不同材料的导体或半导体A和B焊接起来，构成一个闭合回路。当导体A和B的两个执着点1和2之间存在温差时，两者之间便产生电动势,因而在回路中形成一个大小的电流,这种现象称为热电效应。热电偶就是利用这一效应来工作的。

热电偶的工作原理

你好，我公司专业生产温度仪表和电缆。我来你。
不同金属间导电电动势不一样，被称为赛贝克效应。
如果有问题或是需要您可以联系我，我的联系方式我的资料里有，希望能够帮助到你。

热电偶的工作原理是什么?

热电偶:
一端结合在一起的一对不同材料的导体，并应用其热电效应实现温度测量的敏感元件
工作原理:

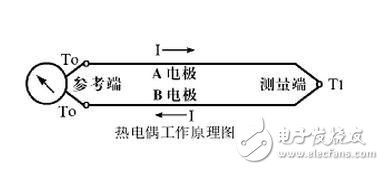

两种不同成份的导体（称为热电偶丝材或热电极）两端接合成回路，当两个接合点的温度不同时，在回路中就会产生电动势，这种现象称为热电效应，而这种电动势称为热电势.热电偶是利用这种原理进行温度测量的，其中，直接用作测量介质温度的一端叫做工作端（也称为测量端），另一端叫做冷端（也称为补偿端）；冷端与显示仪表或配套仪表连接，显示仪表会指出热电偶所产生的热电势。
热电偶实际上是一种能量转换器，它将热能转换为电能，用所产生的热电势测量温度，对于热电偶的热电势，应注意如下几个问题：
1：热电偶的热电势是热电偶工作端的两端温度函数的差，而不是热电偶冷端与工作端，两端温度差的函数；
2：热电偶所产生的热电势的大小，当热电偶的材料是均匀时，与热电偶的长度和直径无关，只与热电偶材料的成份和两端的温差有关；热电偶
3：当热电偶的两个热电偶丝材料成份确定后，热电偶热电势的大小，只与热电偶的温度差有关；若热电偶冷端的温度保持一定，这进热电偶的热电势仅是工作端温度的单值函数。将两种不同材料的导体或半导体a和b焊接起来，构成一个闭合回路，如图所示。当导体a和b的两个执着点1和2之间存在温差时，两者之间便产生电动势，因而在回路中形成一个大小的电流,这种现象称为热电效应。热电偶就是利用这一效应来工作的。
热电偶结构:
热电偶的结构形式为了保证热电偶可靠、稳定地工作，对它的结热电偶构要求如下：
①组成热电偶的两个热电极的焊接必须牢固；
②两个热电极彼此之间应很好地绝缘，以防短路；
③补偿导线与热电偶自由端的连接要方便可靠；
④保护套管应能保证热电极与有害介质充分隔离。
常用热电偶材料:
热电偶分度号热电极材料使用温度范围（℃）热电偶
正极负极 s铂铑合金（铑含量10%）纯铂0-1400 r铂铑合金（铑含量13%）纯铂0-1400 b铂铑合金（铑含量30%）铂铑合金（铑含量6%）0-1400 k镍铬镍硅-200-+1000 t纯铜铜镍-200-+300 j铁铜镍-200-+600 n镍铬硅镍硅-200-+1200 e镍铬铜镍-200-+700
