图纸上怎么区分人防和非人防，如何看懂人防工程图纸配筋

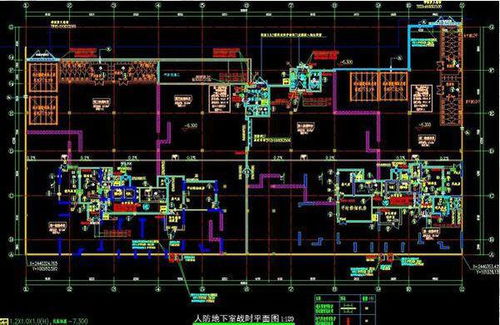

地下室平面图中怎么看人防区和非人防区

地下室平面图中怎么看人防区和非人防区？地下室人防区与非人防区的区别一、建筑部分
1.缝。2.密闭通道、防毒通道、洗消间、滤毒室、扩散室等房间、通道，其墙防护单元内部不应设置沉降缝、伸缩缝，如需设置必须设置防爆沉降
面、顶面、地坪均应平整光洁、易于清洗。3.人防地下室防护区顶部（除第2条中叙述个区域外）不允许用水
泥砂浆粉刷或找平。4.非活置式人防门下有门槛，门槛与地坪建筑高差应≧150mm；活置
式人防门下无门槛，门框下边与建筑地坪同高。人防门框锚钩应伸入结构层内。5.当防护密闭门设置于竖井陪卜镇内时，其门扇外表面不得突出竖井内墙
面，防爆波活门应嵌入墙内。6.7.8.在距人防门框四周20mm范围内墙面粉刷层不得超出门框角钢面。平战转换预制构件应与工程同步做好，并设置构件的存放位置。出入口式战时封堵处在非人防侧预留沟槽,预埋件锚钩应弊桐伸入结
构层内;战时封堵框平时应采用刷漆或加钢丝网用水泥砂浆粉刷的处理方式，处理完毕后在两侧墙体标识“战时封堵”字样。
二、结构部分
9.10.钢筋砼结构构件纵向受力钢筋的锚固长度laF=1.05lad。地芦粗下室基础底板上层筋必须从地基反梁上层主筋下部穿过，顶板下
层筋必须从顶板反梁下层主筋上部穿过。11.人防区顶、底板、临空墙必须设拉结筋（形式“S”型，≧φ6，﹫
≦500mm梅花形布置）。12.人防围护结构和密闭墙体门洞四角必须设置加强筋：长度1000mm,
斜45º绑扎，墙厚≦400mm，每角2φ16；墙厚>400mm,每角3φ16。

一套图纸怎么能看出是人防的还是结构的

看内容就很容易区分，如果实在区分不出来的话可以看图纸的下标，结构图纸的编号一般是G01或者J01，人防图纸的编号一般是F01。

建筑的施工图纸怎么看懂

看施工图要深入、细致、抓住重点，领会设计意图。下面以建筑专业为例，谈谈如何看施工图。 首先要认真阅读设计说明。设计说明是施工图的纲领，主要看以下内容： 1.建筑工程概况——建筑名称、建设地点、建设单位； 2.技术指标——建筑面积、建筑工程等级、设计使用年限、建筑层数、建筑高度、耐火等级、人防工程防护等级、屋面防水等级、地下室防水等级、抗震设防烈度等； 3.专项设计——消防、人防、无障碍、节能等； 4.基本做法——墙体、防水防潮、门窗、电梯、玻璃幕墙、玻璃等； 把这些内容看明白了，对建筑的基本情况也就了解得差不多了。 平面图 1.找指北针。虽然大多图纸是上北下南，但也有例外，看图先要“找到北”。 2.看出入口、楼梯、电梯、扶梯的位置及走廊的走向，了解建筑内部的交通组织，在脑子里把建筑“走通”。 3.看轴网及柱子、剪力墙的布置，了解建筑结构体系。 4.看屋面天沟、雨水口及各平面雨水管的布置，了解雨水排放系统。 5.注意做法索引、详图索引、剖面剖断符号。 立面图、剖面图 1.看清与平面的对应关系； 2.看建筑层高； 3.节点构造详图索引号 详图——要对应平、立、剖面图来看，弄清所在部位。 此外，看图要注意结合其他专业图纸。施工图是几个专业配套的，不能孤立的看一个专业。例如消防水池，水专业设计尺寸大小并接通管线；建筑布置位置及检修口；结构设计池壁配筋；电气设置消防控制水位检测等。 还有，要注意图中没有确定做法的内容，例如“订购成品”、“由专业公司另行设计”等。 简而言之，看图就是理清几条线，再把线串起来。看多了自然就会看了，就象广告里说的——“愈欣赏愈懂欣赏”。

如何看懂工程图纸

看图容易绘图难。要想学会看是简单事，在日常工作中将图纸与实际工程多对比一下就慢慢明白了。 看图有步聚的，首先要看全图，就是整体结构是什么样的，正面，立面，侧面。 然后看局部图，看局部图先看平面图，平面图看懂了就明白了大概是个什么样子，然后再看立面，多面就有多个独立的图，一般在平面图上标注的有A、B、C、D等，有标注箭头，箭头指向哪里这个字母就是代表哪里的立面，然后你就去找另一张标有这个字母的立面图。 看立面图时要注意；一些繁琐结构的地方它都有大样图，在立面图上画一圈用字母标示出来，然后你再去找相应字母的大样图。 这些在每张图纸的名标就有标注，比如：某某立面图、某某大样等。 主要就是这些方面，你只要多多留心，多多对照别人是如何施工的，学学就会了。

建筑水电安装图纸怎么看?

首先要看图纸它包含了哪些内容做到对整套图纸的大致了解，整套图纸包括封皮和目录和设计说明和系统图和照明平面图和若电平面图以及管井详图。设计说明一定要仔细看一个字一个字的细读争取背下来，记不住的话就记在一个本子上。
