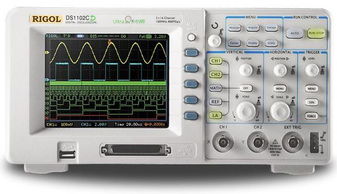

什么是虚拟示波器?
虚拟示波器是虚拟仪器技术的一种具体应用,它将软件和虚拟仪器硬件紧密结合在一起,在计算机上虚拟地实现了示波器的各种功能,并进行了扩充。虚拟示波器系统的信号采集、信号处理和结果显示三大部分构成。
虚拟示波器软件怎么用
虚拟示波器就是和实际的差不多用。我用过,对于没有示波器的情况看看低电压工作的地方还是挺好的。你需要做一条表笔线就可以了,插到声卡的线路输入。就行了就需要这一个外部器件。放到你的线路板的三极管集电极就可以了,调整虚拟示波器的幅值,时间。
买实体的好,还是虚拟示波器好
看你的具体用途:
-
学习临时用:
只想对电路波形信号等有一个基本的了解,且被测电路频率很低对精度要求也不高,以后可能也不会继续用,可以购买淘宝那种数百元的USB虚拟示波器。
-
电子爱好者:
无疑是实体的示波器最为方便,全新还是二手,模拟还是数字看自己的喜好以及待测电路的频率定。
-
工作用(研发,维修):
一般都是实体示波器,毕竟专用的仪器使用起来更加方便。如果是电机行业,可能示波表比示波器方便。
-
工作用(测控,生产线自动化检测):
看具体项目需求,比如产线用NI的设备,那几乎一定是NI的虚拟示波器,当然这个和上面淘宝的这种不是一个档次的东西。也有可能是实体示波器。这些领域一般还有二次开发需求,比如通过LabView以及GPIB进行数据通讯和处理。

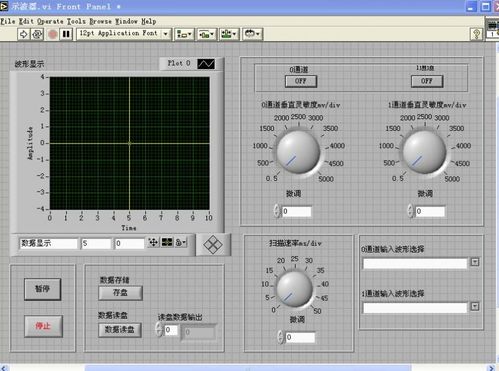

虚拟示波器好用么?
很好用的,有双踪,也有四踪的,100MHz-200MHz的通常也够用,USB接口,需要配一台电脑,要安装自带软件,当然用笔记本外出携带比较方便,与普通数字示波器相比那些按钮要用鼠标来操作。
proteus怎么用虚拟示波器
观察哪条信号线上的波形,就把那条信号线连接到示波器的A、B、C、D四个中的任意一个即可。
运行“ISIS 7 professional”点击“虚拟仪器模式”按钮
选择 “OSCILLOSCOPE”(示波器)
在绘图区点击鼠标左键,出现示波器图形,并移动鼠标到合适位置点击左键放置示波器
依上述方法放置“正弦波发生器”并连接引脚
选中“正弦波发生器”并双击弹出属性设置面板,将 “频幅”设置为 “1”V,频率设置为“50”HZ
点击运行按钮

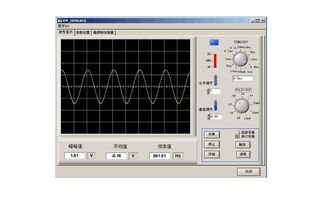

运行后会弹出示波器的显示面板,依据图中设置选项进行相应属性设置
面板分为"波形显示区”和“设置区”,在面板中可以对波形的各种显示模式进行设置!
