如何在电脑上安排网线次序?

压水晶头网线排列顺序,网线排线顺序

安排电脑网线有以下几个具体操作:

1。

2。脱掉部分胶后,裸露的八根不同颜色的线。

3。一把网线钳。

4。将八根小线依次排为:橙白、橙、绿白、蓝、蓝白、绿、棕白、棕。在每个小方格内用线绳把每根线捆绑起来,形成一个完整的正方形网格。随即又用网线钳剪齐了。

5。最后用力把整齐的8根线插入水晶头对应位置,注意:8根小线条一定要牢牢靠着尖端以防松动。将相连网线水晶头插入装置,即可投入使用。

拓展资料等:

水晶头作为网络连接的一种重要接口设备,它为塑料接头,可沿着固定的方向插入,自动避免掉落,在网络通讯中,因其外表如水晶般晶莹剔透,故名”水晶头”。它可以通过插头与电脑相连,也可直接插在电话线上。它主要应用于网卡端口的接入,集线器、交换机和电话的接入。

网线排序

压水晶头网线排列顺序,网线排线顺序

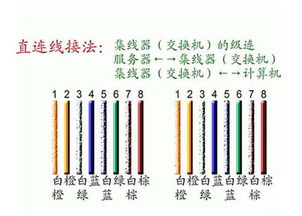

由左至右依次是:白绿,绿色,白橙,蓝色,白蓝,橙色,白棕,棕色。

568A和568B是指用于8针配线(其中以RJ45型水晶头最为普遍)模块插座/插头的两种颜色代号。在标准中规定了不同线序之间转换所需遵循的原则,这对生产企业来说非常重要,它直接关系到产品是否能顺利地进行组装与调试。按国际标准共有四种线序:T568A、T568B、USOC(8)、USOC(6)。在实际生产中,由于使用场合不同,对线序有多种选择。一般多采用前二者。

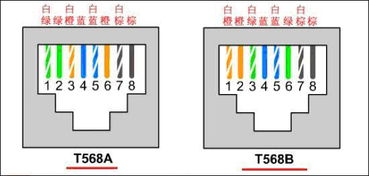

T568A:绿白,绿,橙白,蓝,蓝白,橙,棕白,棕

T568B:橙白、橙、绿白、蓝、蓝白、绿、棕白、棕

出于向后兼容性的考虑,T568B配线图视为优选配线图。在这些规范中,对配线板和连接器有明确的要求,并规定其位置必须与所连接的设备相匹配。在T568A配线图上标出可选范围,但是,目前仍然得到了广泛应用。为了让配线人员能够更好地理解这些规范,本文将详细介绍其含义和用途,并对如何正确应用做一些说明。通俗地说,本技术规范定义结构化布线中插座/插头配线图。

扩展资料等:

双绞线的端接标准分为T568A,T568B两个,并且双绞线连接方式主要分为两类:直通线缆与交叉线缆连接。直通线缆与传统的电缆相比,具有更低的价格、更好的性能以及更大的灵活性等优势。直通线缆两端水晶头均按照T568B规范设计,所述双绞线各组线路分别对应设置于两端,色彩一致的,位于两端水晶头对应凹槽内一致。

主要用于交换机(或集线器)的Uplink口与交换机(或集线器)的普通端口相连,或者交换机的普通端口与计算机网卡相连。

参考资料:百度百科–网线

压水晶头网线排列顺序,网线排线顺序

网线排列次序

压水晶头网线排列顺序,网线排线顺序

组建局域网中做网线是不可缺少的步骤,本文将对怎样做网线进行阐述。

AMP双绞电缆有8根线,分4副,每对是一对双绞线,分别是:(橙,白/橙);(绿,白/绿);(棕,白/棕);(蓝,白/蓝)

(”白/橙”指白线上有橙色的色点)

2、如在电脑连接集线器(Hub)时使用,请按照以下次序排好线路:

橙色;白色/橙色;绿色的;白色的/棕色的;棕色;白色/绿色;蓝色;白色/蓝色

3、若用于将两台计算机直接连接,那么(不经过集线器)的一端接在下面:

橙色;白色/橙色;绿色的;白色的/棕色的;棕色;白色/绿色;蓝色;白色/蓝色

另一端是下面的排线:

绿色;白色/绿色;橙色;白色/棕色;棕色;白色/橙色;蓝色;白色/蓝色

无论怎么布线,在最终完成后使用RJ-45型测线仪进行检测,四盏绿灯要按顺序亮起。

100BASE-T4 RJ-45对双绞线的规定如下:

1、2为发,3和6为收,4和5,7和8为双向线。

1、2线必须是双绞,3、6双绞,4、5双绞,7、8双绞。

用在HUB对电脑的时候,依次接上就可以了。

若是用在两电脑的直接连接上,需要把一边的3和6接到另一边的1和2,1,再把另一边的2接到3和6。若是采用“双机热插拔”技术,则可以在一台计算机上同时连接多台不同类型的机器,实现多机间的相互通信和数据传送。即把一头的发接到另一头的收,收到接往另一侧的发送信息。

步骤一:采用斜口错切所需双绞线长度至少为0.6米,最多不得大于100米。

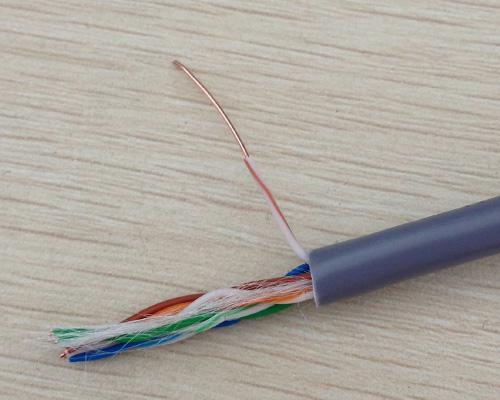

然后,再用双绞线剥线器剥去双绞线外皮(实际使用任何剪子均可)2-3厘米。

有些双绞线电缆中包含一根软质尼龙绳。如果你把双绞线去皮后感觉裸掉

暴露部位过短,且对RJ-45节点制造不利,可握紧双绞线外皮然后捏尼龙

线从外皮下剥离可获得更长裸露线。在这种情况下,如果我们把这些裸露线上的金属部分用一个小电烙铁焊接起来,然后再将裸露线上的金属丝焊牢的话,那么裸露线就会变成一根完整的电线了。(如图)

第二步,剥线结束,双绞线电缆见右。

第三步,下一步要拨线。把外露双绞线橙色对线拨到你面前,

褐色对线拨到各自方向上,绿对线往左剥,蓝对线往右剥,如图。

第四步:绿色对线和蓝色对线居中,橙色对线和棕色对线不变,

即置于靠外侧,如附图所示。

第五步:仔细地剥每对线,由于我们按照EIA/TIA 568B标准做接头,

因此,线与颜色之间存在着某种次序(如图所示)。如果你想让你的眼睛看起来更美丽一些的话,那么可以在这些色条之间添加一条蓝色和白色线条来增加视觉上的美感。尤其要注意绿色条线要跨越

愈蓝对一线。此处最易出错之处在于把白绿线和绿线邻接在一起会造成

成串扰导致传输效率的下降。

最常见的错误接法就是把绿色线放在第四只脚上(如图所示)。这种方法容易出错,因为绿色线有一个很重要的作用——使线路连接在一起时不会互相干扰。绿色线应在第六

只脚位置正确是因为100BaseT网络的第三只脚和第六只脚相同对、所

用相同的对残是必要的。(见标准EIA/TIA 568B)

第六步:用剪刀或者斜口钳把裸露出来的双绞线剪得只有14mm左右长,为什么要留这一条呢

长度以达到EIA/TIA标准。你可查阅关于使用RJ-45接头及双绞线的制造标准介

绍。最后把双绞线中的每根导线依次放入RJ-45接头引脚中,应把第一根引脚放入

白色和橙色线条,其他以此类推,如图所示。

第七步:在确认双绞线各线摆放无误后,即可使用RJ-45压线钳对RJ-45进行压接

脑袋,就在眼前

目前市场上也有RJ-45接头保护套可避免接头拉扯过程中接触不良。如果你是个爱干净的人的话,不妨试试它。用这个吧

种保护套的时候,RJ-45接头压接前需把此胶套插入双绞线电缆中,如图所示。

第八步:重复第二步至第七步,然后在另外一端制造RJ-45接头。在此过程中,工作站和集线器可以使用不同类型的接口设备来连接。由于工作站和集线器的关系

直接对接上,因此另一端RJ-45接头处引脚接法也完全相同。在焊接过程中,由于焊接工艺要求严格,因此必须严格控制焊接参数及焊前准备工作。建成后,连接线两端RJ-连接

45接头不论引脚或色彩均完全~样,此连接方式适合工作站及集线器的连接

接。

若实在看不懂就去这个网站吧http://www.jh165 .net/lb5000/cgi-bin/view.cgi?如果你有兴趣,那么你可以在这里找到一些与您自己有关的知识和资料。forum=6&topic=72还配有图片

网线排列顺序指定网线是怎样排列的

压水晶头网线排列顺序,网线排线顺序

俗话说:“工欲善其事,必先利其器”。网线的排列是一项重要的工作,它直接关系到你是否能顺利地完成任务,能否取得良好的网络运行效果。本文将为您讲述怎样让您的工具非常“利”,才能取得事半功倍之效。于是就需要学一些网线排列顺序。

【网线的排列顺序规定】

在双交线的实践中,国际通行的标准主要是EIA/TIA568A与EIA/TIA568B两个标准,但双交线又有2种连接方式:直通线缆与交叉线缆连接。其中,直通线缆与其他三种不同,其结构简单、成本较低、制作方便且易于维护。直通线缆两端水镜头均按照568A或者568B的规范,所述双交线中每一组线路分别对应于两端,色彩一致的,位于两端水晶头对应凹槽内一致。由于这种结构形式简单可靠,所以广泛应用于各种通讯网络。主要用于交换机(或集线器)的Uplink口与交换机(或集线器)的普通端口相连,或者交换机的普通端口与计算机网卡相连。这种连接方式虽然简单方便,但却很容易出现故障,特别是当两根电缆同时使用时更不容易发现。并在交叉线缆水晶头端沿用568A,并在另一端使用568B的规范,即A水晶头的1、2与B水晶头的3、6相对应,A水晶头的3、6对应B水晶头的1、2,主要用于交换机(或集线器)普通端口与交换机(或集线器)普通端口或网卡的连接。

【设备之间的连接方法】

1。网卡和网卡:当10M和100M网卡直接相连时,可不使用Hub,而应使用交叉线接法。

2:把网卡安装到计算机中并作好设定;为收发器接电源,严格执行说明书规定;在光端机上加好光电转换元件,并按步骤进行调试,使其达到设计要求后再安装到网络中去。通过双绞线将计算机与收发器相连,双绞线要采用交叉线接法;使用光跳线连接两收发器,如果收发器是单模的,跳线同样适用于单模。在光端机上安装好光纤连接器后,再将收发器接到光端机上进行连接,这样就形成了一个完整的网络。在光跳线的接合处一端与RX相连另一端与TX相接,这样交叉相连。在光纤中插入一个光电二极管或光敏三极管,通过控制开关来调节光信号传输距离,使其能够满足不同要求。然而,目前许多光模块具有调控功能,交叉线与直通线均可使用。

3:两个集线器(或交换机)由双绞线级联而成,双绞线接头处线对分布不同于连接网卡,集线器,交叉线的使用是必要的。当使用集线器与交换机级联时,一般都是将两根以上的连接线分别串接到两个集线器上,然后再把这两部分连接线连接起来构成一个网桥。这一情形适用于未注明专用级联端口集线器的接线,并且很多集线器都是为便于使用者使用,为串接另一集线器提供专用端口,这种集线器级联后,双绞线应全部采用直通线接法。

【网线材质哪种好】

1、纯铜:此类网线为最好的网线,在相同条件下,铜电阻次之,电阻最小,因此可制造出高品质线材。并适用于POE的供电,电阻较小,可避免在输送过程中电的损失。

2、铝线:此类网线质量次于铜线,但是短距离运用也无用大麻烦,因此,家用或小型办公室终端—–交换机线路可选用这种线路。这种线只适用于短距离POE的电源,由于其电阻大于铜线。

3、铜包铝线:这种类型的网线是在铁线外镀上铜的,由于趋肤效应,对于铁线导电能力得到了一定程度的增强。但这种线路并不适用于POE的电源,由于电阻大。

4、铜包铁线:这种类型的网线是在铁线外镀上铜的,由于趋肤效应,对于铁线导电能力得到了一定程度的增强。但这种线路并不适用于POE的电源,由于电阻大。

看过以上内容介绍,相信你学的很多。那就希望今天为大家编写的关于网线排列顺序条款的知识能给大家带来一些帮助吧。
