跳线的接法
只需要接上4个即可,启动、重新启动、硬盘灯、工作指示灯
pwr就是启动
led为工作指示灯、hdd为硬盘灯、重新启动通常为re
就能看到旁边那个小框框图,框框与对应指针相对应,不跨框插入,不掌握的话,就一个一个的插,这插得不对不要紧,别说烧电脑了,
开机和重启部分正负极,指示灯有正负极之分,正反插插。
别担心没问题
主板跳线接方法

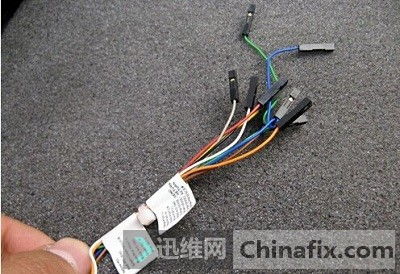

1,电源开关连接线
在接通电源开关连接线的时候,首先要在机箱面板的连线上找一个标有“power的
sw”的两个针插头用白色和棕色分别插进主板标着“
pwr
sw”或“RWR”等字插针即可。
2。复位开关的连接线
用于计算机热启动。连接时,首先找到标有“RESET
SW”的两针插头,分别是白、蓝两种颜色,然后插在主板上,上面标有“Reset字样
sw”或“RSR”文字插针即可。
3、电源指示灯连接线
先找到标有“Power
LED”三针插头中间一线空两缺。两头分别为白、绿二色。再插入主板标记为“PWR
LED”或是“P
LED”字样的插针上。
提醒:电源开关连接线与复位开关连接线2处插拔时,可不必关注插拔过程中的正,反问题,如何插入都行。另外电源指示灯边接线也要用专用导线才能与插座相连。但是,因为电源指示灯边缘接线使用了发光二级管,所以指示作息,因此,联系具有方向性。另外还有一些主板上也没有标明这两条连线方向,因此很容易把它们混淆起来了。有的主板上标有“P
LED+”⌒”P
LED-”这个字我们只需要把绿的那一头相应地连到P上
LED加插针和白线与P相连
LED-插针上。
4。硬盘指示灯的连接线
首先找一个标有“H.D.D.LED”字样的两端插头,连线为白色和红色,插到主板上,并标注“HDD
LED – “IED”
LED”字样的插针上。不要在光线较好或比较暗的地方插。插的时候注意方向性。通常主板上都会标注“HDD
LED+ – “Dawn”HDD
LED-”,红色的一头与HDD相应相连
LED+插针,白色插入标有“HDD
LED-”插针上。
5音箱连接线
首先,寻找“SPEAKER”四针插头,中间两条线空着,两头为红色和黑色,插入主板上标着“PEAKER”或“SPK”的插针。再把这些插针按顺序排列好。红的插正,黑的插负。
现实中
电源开关:白色加正极、褐色—负极正反插都可以
复位开关:白、蓝二色,正、反插拔都可以随意。
电源开关:绿色插入P中
LED+插针,白插针P
在LED插针处。
硬盘指示灯:“PLED+”中插入绿色,“HDD中插入白色
LED-”插针上。
扬声器:红的插正,黑的插负
电脑跳线接法的图解
电脑主板跳线接法的图解是这样的:
1、电源开关:POWER SW。功能定义:机箱正面有开机按钮
2、复位/重新启动切换:RESET SW。功能定义:机箱正面设置复位按钮
3、硬盘状态指示灯:HDD LED等
4、电源指示灯:±
扩展资料等
主板的跳线通常有CPU设置跳线和CMOS清除跳线两种、BIOS严禁写跳线,等等。跳线是一种非常重要的功能部件,它与系统其他部分有着密切的联系,对系统资源的使用和分配起着至关重要的作用。其中CPU设定跳线是最复杂的一种,若主板年龄偏大,需要对主板的内核电压,外频和倍频跳线进行设定。
按照主板说明书及CPU频率进行,设定以上相应的跳线。在需要更换新主板时,可以通过更换相应的跳线来达到目的。一般在主板上有与CPU电压相对应的跳线集合,每条跳线对应一个电压值,寻找适当电压值,插上键帽,进行短接,便选用该电压值。
参考资料1。百度百科–跳
硬盘跳线接法的详解
关于这类详细图,如无法查找到有关电工,电工对此有较多认识,一定能帮上忙。
