关于网线水晶头接线次序

网线接线端子,网线接线盒

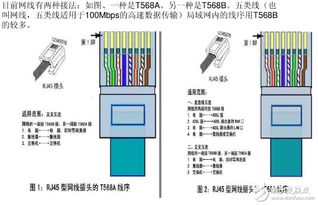

备好测线仪,水晶头,网线和网线钳,用网线钳剥去网线约3厘米,从左到右依次为白绿、绿、白橙、蓝、白蓝、橙、白褐、棕黄色依次排列好后,剪得整整齐齐,把网线插在水晶头的后面,使用网线钳压住铜片,制成的网线可通过测线仪进行测试。

再用相同方式接上另一头水晶头,将做好的网线插在测线仪上,测线仪绿灯按顺序点亮,也就是说明网线是经过检验、生产成功的。

网线水晶头布线的注意事项

目前,家庭常用双绞线,双绞线有T568A,T568B线序,信息模块端的接入标准主要分为T568A标准与T568B标准,我们网线插座或网线水晶头,只能从A或B上选用一种方式接线,如果果一端接错了,则没有回应。

真品网线插座中,八个接线卡口除标有568A标准,568B标准二种接线方式色标,也有注明各内部接线端和前端针脚相应编号的,而插座中的多种色标都很清楚,识别极佳。这是因为,在插头插入插座之前,插头内的双绞线已被固定好了,而外部的电线则是没有任何固定结构的,所以不会轻易脱落。布线时只需把双绞线上的各种色线对入相应色标上的卡。

宽带网线中有八根线安上了哪些依次连接?

网线接线端子,网线接线盒

可以按T568B:橙白、橙、绿白、蓝、蓝白、绿、棕白、棕,这个标准制作网线,两头都采用这一种顺序。

扩展资料等:

568A和568B是指用于8针配线(其中以RJ45型水晶头最为普遍)模块插座/插头的两种颜色代号。在标准中规定了不同线序之间转换所需遵循的原则,这对生产企业来说非常重要,它直接关系到产品是否能顺利地进行组装与调试。按国际标准共有四种线序:T568A、T568B、USOC(8)、USOC(6)。在实际生产中,由于使用场合不同,对线序有多种选择。一般多采用前二者。

T568A:绿白,绿,橙白,蓝,蓝白,橙,棕白,棕

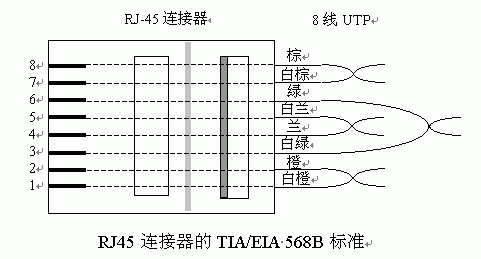

T568B:橙白、橙、绿白、蓝、蓝白、绿、棕白、棕

出于向后兼容性的考虑,T568B配线图视为优选配线图。在这些规范中,对配线板和连接器有明确的要求,并规定其位置必须与所连接的设备相匹配。在T568A配线图上标出可选范围,但是,目前仍然得到了广泛应用。为了让配线人员能够更好地理解这些规范,本文将详细介绍其含义和用途,并对如何正确应用做一些说明。通俗地说,本技术规范定义结构化布线中插座/插头配线图。

若网线的两侧色彩正确,而非以次序为错误线,直接造成了问题,它不能通过眼睛和万用表进行检查,由于它端到端连通性正常,最后,这类错误接线最严重的危害就是造成了极大的近端串扰,并没有导致网络不通,但却使得网络运行速度非常缓慢,忽通忽断,是一种软故障,在网络运行时进行排查是一件非常繁琐的事情,不管是哪一种应用,这种接是不可能的。

参考资料:百度百科—T568A标准

网线接线端子,网线接线盒

网线插座的布线顺序

网线接线端子,网线接线盒

上面有A和B两组颜色分类的接线顺序,按照B这一组的颜色布线。你看这组图中哪个组最亮?他安排得如何就不必在意了,就用B色布线吧。

网线排序

网线接线端子,网线接线盒

由左至右依次是:白绿,绿色,白橙,蓝色,白蓝,橙色,白棕,棕色。

568A和568B是指用于8针配线(其中以RJ45型水晶头最为普遍)模块插座/插头的两种颜色代号。在标准中规定了不同线序之间转换所需遵循的原则,这对生产企业来说非常重要,它直接关系到产品是否能顺利地进行组装与调试。按国际标准共有四种线序:T568A、T568B、USOC(8)、USOC(6)。在实际生产中,由于使用场合不同,对线序有多种选择。一般多采用前二者。

T568A:绿白,绿,橙白,蓝,蓝白,橙,棕白,棕

T568B:橙白、橙、绿白、蓝、蓝白、绿、棕白、棕

出于向后兼容性的考虑,T568B配线图视为优选配线图。在这些规范中,对配线板和连接器有明确的要求,并规定其位置必须与所连接的设备相匹配。在T568A配线图上标出可选范围,但是,目前仍然得到了广泛应用。为了让配线人员能够更好地理解这些规范,本文将详细介绍其含义和用途,并对如何正确应用做一些说明。通俗地说,本技术规范定义结构化布线中插座/插头配线图。

扩展资料等:

双绞线的端接标准分为T568A,T568B两个,并且双绞线连接方式主要分为两类:直通线缆与交叉线缆连接。直通线缆与传统的电缆相比,具有更低的价格、更好的性能以及更大的灵活性等优势。直通线缆两端水晶头均按照T568B规范设计,所述双绞线各组线路分别对应设置于两端,色彩一致的,位于两端水晶头对应凹槽内一致。

主要用于交换机(或集线器)的Uplink口与交换机(或集线器)的普通端口相连,或者交换机的普通端口与计算机网卡相连。

参考资料:百度百科--网线
