cad面积命令怎么用,CAD面积命令

cad算面积命令

材料/工具：CAD

1、打开cad图形，在菜单栏点击“工具”按钮选项。

2、调出工具选项，用鼠标指着“查询Q”，激活查询命令。

3、弹出查询的更多功能选项，点击“面积”。

4、这时候使用鼠标拾取需要查询的围成面积的各个关键点。

5、拾取各个点，围成一个 封闭图形。

6、点击“回车键”，这时候就直接弹出面积信息，这里的面积一般是以mm为单位的，所以要转化成自己习惯的平方米，小数点向左移动6位即可看出面积。

CAD怎么算面积命令

首先是定义面域:有两种方法:一个是用boundary,一个是用region,都可以的
当然用pl定义出一个闭合的物体也是常用的方法
其次是计算面积:一个是用area(也就是AA)命令,再输入用E或O选择即可,
一个是用MASSPROP,也可以得到面积值.
我想这算是比较完全详细的说法,大家可以提出更好的办法
定义面域也可以用复制，然后粘贴为块呀
这样就也可以使它们成为一个整体了。
自己以前都是用PE来围合 再用LI来计算 现在用BO和LI配合用 感觉自己又升级了
aa的方法只针对个体面积不利于多地块面积丈量（如详细统计多种灌木的种植面积），利用bo创建多段线，再利用特性查询面积较实用，缺点就是不能查周长
我平时算面积都会把要计算的用多线命令描一边然后选中多线右键特性，什么长度，面积就都出来了。
出现边界创建—拾取点—点其内部点—右键就可以组成一个整体了
先将要算面积部分用多段线,自由曲线等绘图工具圈成一整体,然后选中它,再按Ctrl+1,在弹出的属性对话框中即有面积一项!
可是aa命令算多段线面积是精准的，算样条曲线面积好象有偏差，和li命令打出来的面积不一样，我试过，aa命令算出来的样条曲线面积好象就是以其节点围合的多段线面积
AREA，LI，双击，等等都可以用啊。

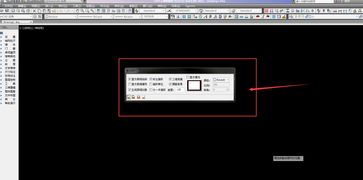

cad查看面积快捷键命令

方法一：如果图形是规则的，可以采用工具中的查询面积命令快捷键是AA。

接下来按顺序选择点即可，选完后回车，在状态栏中会出现面积和周长，取数时将面积去掉6位小数，周长去掉3位小数。在适当的加点余量即可。

方法二：如果图形是不规则的，可以采用以下方法：

第一步，先用边界命令将要算的面积做成一个整体，边界的快捷键为：BO，在用工具中的查询面积命令快捷键是：AA；选择O，对象即可，取数同上。

相关信息：

通常以具有图形功能的交互计算机系统为基础，主要设备有：计算机主机，图形显示终端，图形输入板，绘图仪，扫描仪，打印机，磁带机，以及各类软件。

个人计算机（pc）系统价格低廉，操作方便，使用灵活。80年代以后，pc机性能不断翻新，硬件和软件发展迅猛，加之图形卡、高分辨率图形显示器的应用，以及pc机网络技术的发展，由pc机构成的cad 系统已大量涌现，而且呈上升趋势。

cad面积命令怎么用

cad面积测量的使用方法：

测量功能是CAD看图软件中不可或缺的功能，测量面积更是会经常被用到，给你一张CAD图纸，你给我测量一下这个户型的总面积，或者你给我测量一下这个户型图里面卫生间的面积。

那么，说到测量一整个户型图里面卫生间的面积，就说到了我们今天要给大家介绍的主题：快速测量图纸的局部面积，在这一整张CAD图纸中，我们只想测量一下卫生间的面积，该怎么操作呢，一起来看吧！

首先，我们在浩辰CAD看图王电脑版中打开需要测量卫生间面积的CAD图纸，找到需要测量的位置，如图：

接下来，我们需要启用面积测量功能来进行测量，面积测量功能位置：浩辰CAD看图王电脑版→扩展工具→测量功能→面积测量，如下图所示：

启用面积测量功能之后，在图纸上选取需要测量区域的各个顶点，组成一个封闭的图形，如下图所示：

选择完成之后，回车，该区域的面积就显示在界面下方的对话框中了，如下图所示，黄色的虚线框就是我们选择的测量区域：

从测量结果中大家可以看出，测量出来该区域的面积是9620，如果我说测量结果是这个卫生间的面积是9620m²，这么大的卫生间你一定没见过吧？尽管这是一栋别墅，但是这卫生间也不应该有这么大对吧？其实您说的没毛病，9620m²肯定是不对的，那么问题出在哪里了呢？

大家仔细看一下图中的图纸比例1:100 ，对问题就出现在这里了，比例转换我们忘记了，浩辰CAD看图王电脑版默认的单位是mm，我们将其转换成m，那么对于面积来说经过比例转换，96.2m²才是这个卫生间真正的面积。

这个时候就有朋友要说了，这个1:100的比例还比较好换算，万一比例是什么1:55，1:21等等不正规的比例，我们换算起来是不是就比较麻烦了呢？

其实，在浩辰CAD看图王电脑版中有测量比例设置功能，我们可以直接在里面将测量比例进行设置，这样测量的结果就不需要我们再进行比例换算了。

测量比例设置位置：浩辰CAD看图王电脑版→扩展工具→测量设置，在这里我们将测量的比例进行修改，由于原图纸的比例是1:100，为了测量准确，这里需要反着来，也就是将比例设置成100:1，修改完成后，点击确定，如下图所示：

设置好比例之后我们再来测量，测量的结果就是我们想要的标准结果了，如下图所示：

cad面积计算命令

第一步：打开cad图形，在菜单栏，点击“工具”。

第二步：调出工具选项，用鼠标指着“查询Q”，激活查询命令。

第三步：弹出查询的更多功能选项，点击“面积”。

第四步：这时候使用鼠标拾取需要查询的围成面积的各个关键点。

第五步：拾取各个点，围成一个 封闭图形。

第六步：按回车键，这时候就直接弹出面积信息，这里的面积一般是以毫米（mm）为单位的，小数点向左移动6位即为平方米。
