CAD标注倒角
恩，这个是在 标注样式里面有得修改。
输入 ‘D’命令，点右侧 “修改”选项，进入后点上方“文字”选项，在这个页面右下部有“文字对齐”有三个选项，点选“与尺寸线对齐”选项。 就可以了。
关于文字不在同一行的话，那个容易，是文字行太短，你直接在标完以后，左击文字，出现夹持点后直接拖长一些就可以搞定。

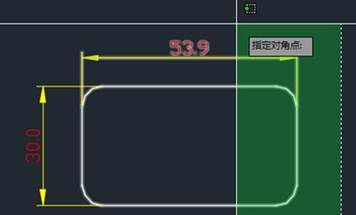

CAD04中倒角怎么标注
这三种标注方式中会有你所需要的，根据实际情况选用 （本机的CAD出错，用画图工具画的，见笑了）
cad倒角怎么标注？
是C2才对，C表不倒角是用于区分半径标注R，有角度是45度只是省略不写出来。
在机械制图中什么叫做倒角!怎么标注?请说详细点,谢谢!
倒角是机械工程上的术语.比如说在一块木板上钻眼,完成后孔壁和板面为90度直角.倒角就是在那个90度的棱上面再弄一个一般为45度的小平面,这样这个平面和内壁,或者和板面之间就都是45度了.这样做的好处是使在向孔里插东西的时候不至于被卡住,更方便些. 未注倒角（undeclared chamfer） 在法兰中，所有未注倒角多为0.5×45°和1×45°。 以上所说的倒角为名词。 另外，在光伏行业的多晶硅片的生产过程中，有一道工序被称为倒角/抛光（chamfering/polishing），这里的倒角是动词，意思是对硅锭的棱边进行处理，以清除棱角的工序。 倒角主要是在机械加工中的轴和孔沿 30° 45° 60° 等角度 车或用钻床 等方式 做一个 一定长度的斜坡，主要是为了便于安装常用的标注方式（例C1 倒角角度为 45°长度为 1mm）
在机械制图中有一种c1或c1.5之类的倒角标注方法，我想问下这种标注方法是不是只会标注在直角边上的
c多少是指垂直于x,y方向的两个值。c1是指两个值相等且为1
