两相电表怎么接线图

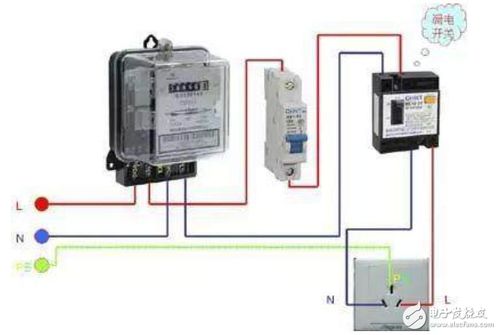

接线图如下：

接线一般有两种一般是1、3接进线，2、4接出线;另一种是按1、2接进线，3、4接出线。无论何种接法，相线(火线)必须接入电表的电流线圈的端子。由于有些电表的接线特殊，具体的接线方法需要参照接线端子盖板上的接线图去接。

扩展资料

电流表既可以改装成电压表，又可以改装成量程较大的电流表，也可以改装成欧姆表。如将它们适当组合起来，它们可以共用一个表头，就成为一个多用电表。多用电表可以分为有普通多用电表和数字式多用电表。

用途：测量交流/直流电压、交流/直流电流、电阻阻值、电容器容量、电感量、音频电平、频率、晶体管NPN或PNP电流放大倍数β值等。

峰值波长是指红外发光二极管所发出近红外光中光^Pubi尬接收器在其光轴上距接收器表面10mm处红外光最大值所对应的发光波长。在远距离红外通讯中，一般选用波长为940nm或950nm的红外发射二极管。

根据国家标准GB/T15283－94和国际标准IEC521－1988生产的电能表，新建住宅中使用的电能表起动电流小，对于级表来说为0.5% ；最大额定电流大，一般最大额定电流 为（2～4） ，有的可达（6～8）。在新电能表表盘的盘面上标有两个电流值，如5（20A），选用这个电能表时一方面要注意负载最小电流不能低于起动电流，即0.5%×≥5A=0．025A；另一方面长期使用的电流表值不能高于最大额定电流值20A。选择电能表时，应考虑到进入家庭的各种电器日益增多，要留有余量，也要合理适度，因为倍数越大的表价钱越高。

参考资料：百度百科-电表

家用电表接线图

电表的接线形式很多，有单相电表的接法，也有三相电表的接法；有直接接线式，也有经过电流互感器和电压互感器接线的。

但是总的来说，只有两种回路：电压回路和电流回路。电表接线的一般原则是：电流线圈与负载串联，或接在电流互感器的二次侧，电压线圈与负载并联或接在电压互感器的二次侧。

三相四线有功电表的接线：三相四线有功电表由三个驱动部件组成，称三元件电表，和单相及三相三线电表外观上最大的不同是其共有11个这么多接线端，此电表常用在动力和照明混合的供电电路。

电能表接线方法

1，一般家庭用电能表都是单相电能表，单相电表从左到右有四个接线端依次为1、2、3、4。接线方法为：1和3分别接上输入电能表的火线和零线端，2和4分别接上输出电能表的火线和零线端，叫做“两进两出”的接法。

2，直接接入法：如果是负载的功率是在电度表所能承受的范围内，即使流过电度表电流线圈的电流不至于导致线圈烧毁，那么就采用直接接入法。

单相电度表共有四个接线端子，从左至右按1、2、3、4编号。接线一般有两种一般是1、3接进线，2、4接出线;另一种是按1、2接进线，3、4接出线。无论何种接法，相线(火线)必须接入电表的电流线圈的端子。由于有些电表的接线特殊，具体的接线方法需要参照接线端子盖板上的接线图去接。

扩展资料：

主要功能

用户持IC卡到供电部门交款购电，供电部门用售电管理机将购电量写入IC卡中，用户持IC卡在感应区刷非接触式IC卡（简称刷卡，下同），即可合闸供电，供电后将卡拿走。

当表内剩余电量等于报警电量时，拉闸断电报警（或蜂鸣器报警），此时用户在感应区刷卡即可恢复正常，此时用户在感应区刷卡即可恢复供电；当剩余电量为零时，自动拉闸断电，用户必须再次持卡交费购电，才可以恢复。

同时，用户的购电信息实行微机管理，方便进行查询、统计、收费及打印票据等。具有双显示、计量准确、精度稳定、安全保密、性能可靠、功能完全、低功耗、操作简单方便等优点。另外还有低成本的单显示电能表。

参考资料来源：百度百科—电能表

电表怎么接线图解法

电度计量表；分为、两种接线方式；

1、顺入式；1进火，2出火，3进零、4出零。

2、跳入式；1进火，2进零，3出火，4出零。

一般情况下、在电表接线处的外壳上、都有接线图的、看一下接线图、连接就可以了。

扩展资料：

常用电能表的分类

（1）电能表按其使用的电路可分为直流电能表和交流电能表。交流电能表按其相线又可分为单相电能表、三相三线电能表和三相四线电能表。

（2）电能表按其工作原理可分为电气机械式电能表和电子式电能表（又称静止式电能表、固态式电能表）。电气机械式电能表用于交流电路作为普通的电能测量仪表，其中最常用的是感应型电能表。电子式电能表可分为全电子式电能表和机电式电能表。

（3）电能表按其结构可分为整体式电能表和分体式电能表。

（4）电能表按其用途可分为有功电能表、无功电能表、最大需量表、标准电能表、复费率分时电能表、预付费电能表、损耗电能表和多功能电能表等。

（5）电能表按其准确度等级可分为普通安装式电能表（0.2、0.5、1.0、2.0、3.0级）和携带式精密级电能表（0.01、0.02、0.05、0.1、0.2级）。

参考资料：百度百科-电能表

电能表的接线图有几种，

顺接法与逆接法2种：
