单开双控开关接线图解，单联双控开关接线图

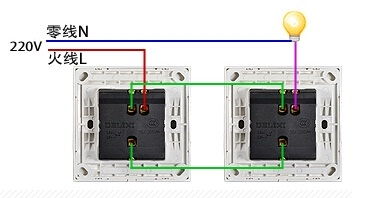

单开双控开关接线图

单开双控开关接线图

在两个开关之间加两根双控线，便可以完成控制要求。
开关A接线端子标有L的孔是公共端，接火线，双控线接两边（两个孔一般用L1.L2表示），
开关B接线端子标有L的孔接灯头线，
双控线接两边不分正反（两个孔一般用L1.L2表示）。

单开双控的开关有图吗?怎么解释?

双控开关就是一个开关同时带常开、常闭两个触点（即为一对）。通常用两个双控开关控制一个灯或其它电器，意思就是可以有两个开关来控制灯具等电器的开关。
一开双控开关怎么接线：
1、双联线中的一条必须直接连接两个双联双控开关的中间接线端；
2、双联线中的另一条导线连接两个开关的上接线端（或者下接线端），并且在中间接一条分支线与灯的一端连接，灯的另一端接零线。
3、两个开关都入火线，而且接于上接线端（或者下接线端），但不能接于中间的接线端。
这种电路的布线特点：
1、双联专用线中的一条导线，中间引出分支线接于灯的一端。（传统双联双控电路是不允许在双联专用线中引出分支线的）
2、两个开关都入火线，而且只能接于上接线端（或者下接线端），这就使得灯亮时，两个开关的三个接线端对零线的测量电压都是220v，即试电笔都显示为红色。

正泰二极,三极单开双控开关接线图

正泰单联双控开关接线方法：
开关开关共三个接线端子，三个接线端子之间关系是：
1、当开关往上打，L和L1接通。同时L和L2端断开。
2、当开关往下打， L和L2接通。同时L和L1端断开。
接线把火线接入L孔，L1或L2孔接灯的控制线。
灯的零线和电源零线并联连接。

西门子单开双控开关接线图

A开关:红线接com。1接进线和黄线。2接出线和蓝线
B开关:红线接com。1接黄线。2接蓝线。

什么叫单开双控开关，讲的挺俗易懂点，就是画CAD室内电路图的时候表现的，一般都用在哪里？楼梯可以用吗？

就一两个开关控制一盏灯。例如卧室，门口一个开关开灯，床头一个开关可以关灯，反过来也可以。
楼梯间可以用，但现在一般都用声控开关了。
