起动机工作原理图,起动机工作原理是什么

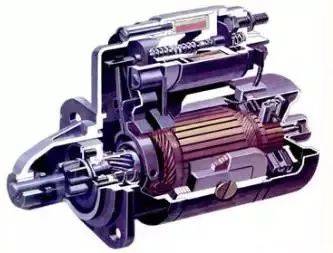

起动机的工作原理？

①直流电动机引入来自蓄电池的电流并且使起动机的驱动齿轮产生机械运动;
②传动机构将驱动齿轮啮合入飞轮齿圈，同时能够在发动机起动后自动脱开;
③起动机电路的通断则由一个电磁开关来控制。
其中，电动机是起动机内部的主要部件，它的工作原理就是我们在初中物理中所接触到的以安培定律为基础的能量的转化过程，即通电导体在磁场中受力的作用。电动机包括必要的电枢、换向器、磁极、电刷、轴承和外壳等部件。

起动机的工作原理？

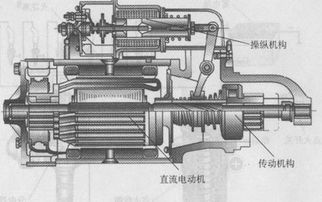

汽车起动机(starter motor)为发动机提供起动时所需要的外力支持，大体上说，起动机用以下三个部件来实现整个起动过程。
①直流电动机引入来自蓄电池的电流并且使起动机的驱动齿轮产生机械运动;
②传动机构将驱动齿轮啮合入飞轮齿圈，同时能够在发动机起动后自动脱开;
③起动机电路的通断则由一个电磁开关来控制。
其中，电动机是起动机内部的主要部件，它的工作原理就是我们在初中物理中所接触到的以安培定律为基础的能量的转化过程，即通电导体在磁场中受力的作用。电动机包括必要的电枢、换向器、磁极、电刷、轴承和外壳等部件。
在起动机的三个组成部分中，电动机部分一般没有本质的差别，按照所用直流电动机的形式可分为普通起动机和永磁起动机;控制装置和传动机构则有很大差异，因此一般是按控制装置和传汽车起动机动机构的不同来分类的。
(1)按控制装置分类
①直接操纵式起动机 它是由脚踏或手拉杠杆联动机构直接控制起动机的主电路开关来接通或切断主电路，也称机械式起动机。这种方式虽然结构简单、工作可靠，但由于要求起动机、蓄电池靠近驾驶室，而受安装布局的限制，而且操作不便，已很少采用;
②电磁操纵式起动机 它是由按钮或点火开关控制继电器，再由继电器控制起动机的主开关来接通或切断主电路，也称电磁控制式起动机。这种方式可实现远距离控制，工作方便，在现代汽车上广泛采用。
(2)按传动机构的啮合方式分类 ：
惯性啮合式–已淘汰
强制啮合式–工作可靠、操纵方便、广泛应用
电枢移动式–结构较复杂，大功率柴油车
齿轮移动式–电磁开关推动啮合杆
减速式–质量体积小，结构工艺复杂
拓展资料：
1、起动机可以将蓄电池的电能转化为机械能，驱动发动机飞轮旋转实现发动机的起动。发动机在以自身动力运转之前，必须借助外力旋转。发动机借助外力由静止状态过渡到能自行运转的过程，称为发动机的起动。
2、它的工作原理就是我们在初中物理中所接触到的以安培定律为基础的能量的转化过程，即通电导体在磁场中受力的作用。电动机包括必要的电枢、换向器、磁极、电刷、轴承和外壳等部件。
3、发动机在以自身动力运转之前，必须借助外力旋转。发动机借助外力由静止状态过渡到能自行运转的过程，称为发动机的起动。发动机常用的起动方式有人力起动、辅助汽油机起动和电力起动三种形式。人力起动采用绳拉或手摇的方式，简单但不方便，而且劳动强度大，只适用于一些小功率的发动机，在一些汽车上仅作为后备方式保留着；辅助汽油机起动主要用在大功率的柴油发动机上；电力起动方式操作简便，起动迅速，具有重复起动能力，并且可以远距离控制，因此被现代汽车广泛采用。

起动机的原理是什么？

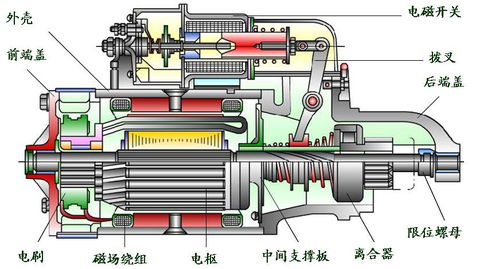

启动机工作原理 ：启动机内部分为起动机，吸引线圈，保持线圈。电动机开关接通后，吸引线圈和附加电阻短路。保持线圈继续通电。活动铁心保持吸合位置。 当驱动齿轮与飞轮齿圈接近完全啮合时，活动铁心带动推杆前移使触盘将起动机主电路接通。
1、起动机电路为：蓄电池正极→30端子→电流表→点火开关→起动继电器“点火开关”接柱→线圈→搭铁→蓄电池负极。铁心被磁化，吸引触点臂，触点臂闭合。电磁铁线圈电路接通 继电器触点闭合，同时接通吸引线圈和保持线圈电流电路。
2、吸引线圈电路：蓄电池正极→30端子→起动继电器“电池”接柱、支架、触点、“起动机”接柱→端子“50”→吸引线圈→起动机磁场端子→电动机磁场绕组→电枢绕组→搭铁→蓄电池负极。
3、保持线圈电路：蓄电池正极→ 30端子→起动继电器“电池”接柱、支架、触点、“起动机”接柱→端子“50” →保持线圈→搭铁→蓄电池负极。 当吸引线圈和保持线圈刚刚接通电流时，两线圈产生同方向的磁通，在其磁力共同作用下，活动铁心前移。 后端通过滑环带动拨叉移动使驱动齿轮与飞轮进入啮合。
