网络拓扑图,网络拓扑结构有几种

网络拓扑

本系统兼有两方面的作用，矿图管理和安全评价，因此在实际使用过程中将会有很多用户，为达到数据共享的目的，系统采用客户端/服务器模型 ( C/S 模型) 。如图 7. 4 所示，服务器提供数据服务。通过矿山内部局域网，各用户可以访问中央服务器上的数据。基于数据的安全考虑，只有中央服务器才具有更新数据的权利，各客户端的用户只能浏览数据，但是也可以对数据进行分析统计。

名词解释 网络拓扑结构

计算机网络拓扑是指由计算机组成的网络之间设备的分布情况以及连接状态，把它两画在图上就成了拓扑图。一般在图上要标明设备所处的位置，设备的名称类型，以及设备间的连接介质类型。计算机网络拓扑分为物理拓扑和逻辑拓扑两种。

扩展资料：

网络拓扑结构的组成：

1、结点。又称为网络单元，它是网络系统中的各种数据处理设备、数据通信控制设备和数据终端设备。常见的结点有服务器、工作站、集线路和交换机等设备。

2、链路。两个结点间的连线，可分为物理链路和逻辑链路两种，前者指实际存在发通信线路，后者指在逻辑上起作用的网络通路。

3、通路。是指从发出信息的结点到接受信息的结点之间的一串结点和链路，即一系列穿越通信网络而建立起的结点到结点的链。

什么是网络拓扑

xiexie

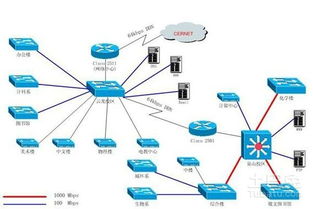

网络拓扑是什么意思？为什么叫拓扑？

拓扑，topology: [tə'pɔlədʒi]，一般简写为topo，音译为拓扑。
网络拓扑是指用具有特性的图标（如路由器图标、交换机图标）将网络的结构描述出来的图示，除特殊原因外（如很重要的核心设备或网关），一般不表示特定的设备，即一般不表示张三的计算机、A公司的局域网，而用计算机1、计算机2……或局域网A、局域网B……来表示。

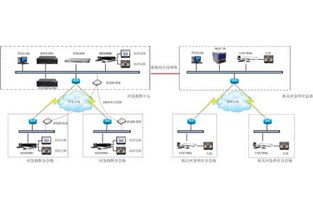

什么是网络拓扑结构

网络拓扑结构是指用传输媒体互连各种设备的物理布局，即用什么方式把网络中的计算机等设备连接起来。拓扑图给出网络服务器、工作站的网络配置和相互间的连接。网络的拓扑结构有很多种，主要有星型结构、环型结构、总线结构、分布式结构、树型结构、网状结构、蜂窝状结构等。

扩展资料

星型结构是指各工作站以星型方式连接成网。网络有中央节点，其他节点（工作站、服务器）都与中央节点直接相连，这种结构以中央节点为中心，因此又称为集中式网络。

环型结构在LAN中使用较多。这种结构中的传输媒体从一个端用户到另一个端用户，直到将所有的端用户连成环型。数据在环路中沿着一个方向在各个节点间传输，信息从一个节点传到另一个节点。这种结构显而易见消除了端用户通信时对中心系统的依赖性。

总线上传输信息通常多以基带形式串行传递，每个结点上的网络接口板硬件均具有收、发功能，接收器负责接收总线上的串行信息并转换成并行信息送到PC工作站；发送器是将并行信息转换成串行信息后广播发送到总线上，总线上发送信息的目的地址与某结点的接口地址相符合时，该结点的接收器便接收信息。

分布式结构的网络是将分布在不同地点的计算机通过线路互连起来的一种网络形式。分布式结构的网络具有如下特点：由于采用分散控制，即使整个网络中的某个局部出现故障，也不会影响全网的操作，因而具有很高的可靠性；网中的路径选择最短路径算法，故网上延迟时间少，传输速率高，但控制复杂；各个结点间均可以直接建立数据链路，信息流程最短；便于全网范围内的资源共享。

树型结构是分级的集中控制式网络，与星型相比，它的通信线路总长度短，成本较低，节点易于扩充，寻找路径比较方便，但除了叶节点及其相连的线路外，任意节点或其相连的线路故障都会使系统受到影响。

参考资料:百度百科-网络拓扑结构
