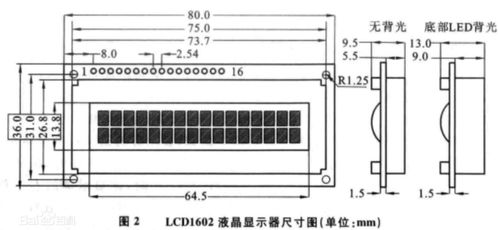

lcd1602引脚功能，LCD1602引脚图

lcd1602中cv引脚的作用

1602LCD采用标准的14脚（无背光）或16脚（带背光）接口，第三pin可以将CV等效为V0或者VL，不同spec可能描述不同，但功能是一样的。
第1引脚：GND为电源地
第2引脚：VCC接5V电源正极
第3引脚：V0为液晶显示器对比度调整端，接正电源时对比度最弱，接地电源时对比度最高（对比度过高时会 产生“鬼影”，使用时可以通过一个10K的电位器调整对比度）。
第4引脚：RS为寄存器选择，高电平1时选择数据寄存器、低电平0时选择指令寄存器。
第5引脚：RW为读写信号线，高电平（1）时进行读操作，以51为例的简单原理图低电平（0）时进行写操作。
第6引脚：E（或EN）端为使能（enable）端，高电平（1）时读取信息，负跳变时执行指令。
第7～14引脚：D0～D7为8位双向数据端。第15～16脚：空脚或背灯电源。第15引脚背光正极，第16引脚背光负极。

lcd1602的16个管脚与stm32如何一一对应连接？ 麻烦您能帮我解释一下如何连接的！

液晶模组的连接，每个厂家出来都有自己公司的管脚定义。按照管脚定义连接就好。

LCD1602实物引脚

展开全部

终极绝招。。。。
看看那个引脚接到了那一大片的覆铜上得，那是负极，其他的你懂吧

protues中LCD1602有16引脚的吗？

另外用一个LED替代背光就行了!

lcd1602与单片机接法！ 各个引脚怎么接！

<p></p> <p>不用神马电阻。
</p>
