网线水晶头有两种做法标准，标准分 别为 TIA/EIA 568B 和 TIA/EIA 568A 。制作水晶头首先将水晶头有卡的一面向下,有铜片的一面朝上，有开口的一方朝向自己身体，从左至右排序为 12345678 ，下面是 TIA/EIA 568B 和 TIA/EIA 568Av 网线线序（优先选择568B网线接法）：jktykf%gh
TIA/EIA-568B: 1、白橙，2、橙，3、白绿，4、蓝，5、白蓝，6、绿，7、白棕，8、棕
TIA/EIA-568A: 1、白绿，2、绿，3、白橙，4、蓝，5、白蓝，6、橙，7、白棕，8、棕
在整个网络布线中应用一种布线方式，但两端都有RJ-45 plug 的网络联线无论是采用端接方式A，还是端接方式B， 在网络中都是通用的。双绞线的顺序与RJ45头的引脚序号–对应。
10M以太网的网线接法使用1，2，3，6编号的芯线传递数据，100M以太网的网线使用4，5，7，8编号的芯线传递数据。为何现在都采用4对(8芯线)的双绞线呢？这主要是为适应更多的使用范围，在不变换基础设施的前提下，就可满足各式各样的用户设备的网线接线要求。例如,我们可同时用其中一对绞线来实现语音通讯。
100BASE-T4 RJ-45对双绞线网线接法的规定如下：
1、2用于发送，3、6用于接收，4、5，7、8是双向线。
1、2线必须是双绞，3、6双绞，4、5双绞，7、8双绞。
根据网线两端水晶头做法是否相同，有两种网线接法。
直通线:
网线两端水晶头做法相同，都是TIA/EIA-568B标准,或都是TIA/EIA-568A标准.
用于:PC网卡到HUB普通口,HUB普通口到HUB级联口.一般用途用直通线就可全部完成.
交叉线:
网线两端水晶头做法不相同，一端TIA/EIA-568B标准,一端TIA/EIA-568A标准.
用于:PC网卡到PC网卡,HUB普通口到HUB普通口.
如何判断用直通线或交叉线:
设备口相同:交叉线,设备口不同:直通线.
双绞线的最大传输距离为 100m。如果要加大传输距离，在两段双绞线之间可安装中继器，最多可安装4个中继器。如安装4个中继器连接5个网段，则最大传输距离可达500m。
两台电脑通过网线直接连接（即对等网）的有关设置

上面已经提到两台电脑之间通过网线进行连接时，rj45 型网线插头与网线的接法是：一端按 t568a 线序接，一端按 t568b 线序接，然后网线经 rj45 插头播入要连接电脑的网线插口中，这就完成了两台电脑间的物理连接。但是这时两台电脑间不一定马上就能进行数据传送，还必须进行相关的设置：

1. 指定每台电脑的 ip 地址： 可以选择 192.168.0.1 ——— 192.168.0.254 之间任何值作为这两台电脑的 ip 地址，注意 ip 地址不要重复使用。
2. 设置每台电脑的子网掩码为： 255.255.255.0

3. 设置每台电脑的网关一样：例如，如果第一台电脑的 ip 地址是 192.168.0.1，第二台电脑的 ip 地址是 192.168.0.2，则第一台电脑和第二台电脑的网关都应该是 192.168.0.1 或都是 192.168.0.2，或者网关取192.168.0.1 ——— 192.168.0.254 之间任何值，例如两台机子的网关都取192.168.0.100。

4. 设置要访问电脑的硬盘为共享：设置共享的方法与局域网中的操作相同。

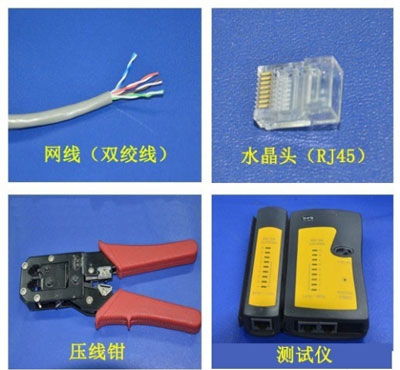

制网线水晶头里排线的顺序?

做好的网线有两种：

1、直连线

网线两端线序都一样的叫“直连线”，它应用于不同设备之间的连接，比如电脑与交换机，交换机与路由器等。

2、交叉线

两端线序不一样的叫“交叉线”，它应用于相同设备之间的连接，比如电脑与电脑，交换机与交换机，路由器与路由器等。

注意事项

网线常用的有:双绞线、同轴电缆、光纤等。双绞线可按其是否外加金属网丝套的屏蔽层而区分为屏蔽双绞线(STP)和非屏蔽双绞线(UTP)。从性价比和可维护性出发，大多数局域网使用非屏蔽双绞线(UTP-Unshielded Twisted pair) 作为布线的传输介质来组网。

双绞线由8根不同颜色的线分成4对绞合在一起，成对扭绞的作用是尽可能减少电磁辐射与外部电磁干扰的影响。在EIA/TIA-568标准中，将双绞线按电气特性区分为：

三类、四类、五类线。网络中最常用的是三类线和五类线，已有六类以上的。

做好的网线要将RJ45水晶头接入网卡或HUB等网络设备的RJ45插座内。相应地RJ45插头座也区分为三类或五类电气特性。RJ45水晶头由金属片和塑料构成，制作网线所需要的RJ一45水晶接头前端有8个凹僧，简称"SE"(Position，位置)。

凹槽内的金属触点共有 8个，简称"8C"( Contact，触点)，因此业界对此有"8P8C"的别称。特别需要注意的是RJ45水晶头引脚序号，当金属片面对我们的时候从左至右引脚序号是1~8，序号对于网络连线非常重要，不能搞错。

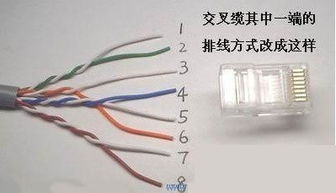

网线水晶头接线的顺序问题

准备测线仪、水晶头、网线、网线钳，用网线钳将网线剥开3厘米左右，按照从左至右，白绿、绿、白橙、蓝、白蓝、橙、白棕、棕的顺序排列好后修剪整齐，将网线插入水晶头后，用网线钳将铜片压紧，制作好的网线可以用测线仪检测。

然后使用同样的方法接好另一端的水晶头，把制作好的网线插入测线仪，测线仪的绿灯依次亮起，即表示网线通过测试，制作成功了。

网线水晶头接线注意事项

现在家庭中使用的一般都是双绞线，双绞线分为T568A和T568B两种线序，信息模块端接入标准分T568A标准和T568B标准两种，我们的网线插座或者网线水晶头都只能在A和B中选择一种方式接线，若果一头接错就不会有反应。

在正品网线插座上，8个接线卡口除了有标明568A标准和568B标准两种连接方式的色标外，还有标明每个内部接线端与前端针脚的对应序号，而且插座上的各种色标均非常清晰、极好辨认。在接线时，你只须将双绞线中的各色线对打入对应色标的卡口即可。

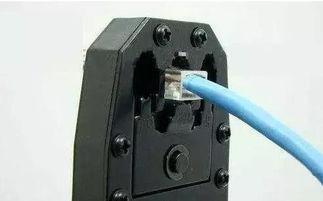

网线水晶头压线顺序

步骤如下：

工具：电缆夹、水晶头、电缆插座、电缆。

1、割断网线外皮，留长约3-4cm。转动网线夹，注意不要用力过大，以免损坏内芯；见下图所示：

2、检查线芯在刚剥除过程中有无损坏，有无断损处；见下图所示：

3、按照国家标准T568B开始布置电缆，即橙白、橙白、绿白、蓝白、蓝白、绿、棕白、棕白；见下图所示：

4、剪去多余的线头，使线头均匀；注意：排好顺序之后，用两个手指紧紧抓牢，一定要抓牢，，然后把水晶头拿起，按从左往右依次排列的顺序，确认后把网线插进水晶头里面去，这一步可以慢慢来，不要出错，插好后可以检查一下顺序是否无误。

5、插入水晶头并将其压到底；见下图所示：

6、将线夹压接头对准晶头铜片，压接晶头；见下图所示：

7、完成了网孔水晶头的生产；见下图所示：
