ybz是什么柱用广联达怎么建，gbz是什么柱

YBZ是什么柱啊？

YBZ是约束边缘构件。
约束边缘构件以Y打头，如YAZ、YDZ、YYZ、YJZ等。从编号上看，构造边缘构件在编号时以字母G打头，如GAZ、GDZ、GYZ、GJZ等。边缘构件是由构造边缘暗柱、构造边缘端柱、构造边缘转角墙、构造边缘翼墙组成。
约束边缘构件比构造边缘构件要“强”一些，主要体现在抗震作用上。所以，约束边缘构件应用在抗震等级较高（如一级）的建筑，构造边缘构件应用在抗震等级较低的建筑。

扩展资料：
对于抗震等级一、二、三级的剪力墙底部加强部位及其上一层的剪力墙肢，底层墙肢截面轴压比大于高规7.2.14所规定的限值才应设置约束边缘构件。其他的部位应设置构造边缘构件。
约束边缘构件除端部或角部有一个阴影部分外，在阴影部分和墙身之间还有一个“虚线区域”，该区域的特点是加密拉筋或同时加密竖向分布筋。
参考资料来源：百度百科_边缘构件

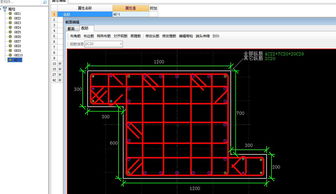

在广联达钢筋中，GBZ和YBZ是定义端柱还是暗柱…或者是转换柱！请大神指点

GBZ约束边缘柱 GBZ1应该用暗柱定义 c8-150：箍筋直径8mm，间距150。 蓝色位置就是箍筋

建筑图纸中符号YBZ代表什么

建筑图纸中符号YBZ代表约束边缘构件。
在建筑设计图中，L表示是梁、LL表示是连续梁、QL表示圈梁、JL表示基础梁、TL表示是梯梁、DL表示是地梁，Z表示柱、GZ表示构造柱、KZ表示框架柱，M表示是门、C表示是窗。QL”符号，开始以为是墙梁。
对于抗震等级一、二、三级的剪力墙底部加强部位及其上一层的剪力墙肢，应设置约束边缘构件。其他的部位应设置构造边缘构件。（GB50011-2010 6.4.5条；JGJ3-2010 7.2.14条）
约束边缘构件对体积配箍率等要求更严，用在比较重要的受力较大结构部位；构造边缘构件要求松一些。

扩展资料：
“边缘构件”是16G101-1图集中暗柱和端柱的统称，分为两大类：构造边缘构件和约束边缘构件。YDZ、YAZ是约束边缘端柱、约束边缘暗柱，均属于约束边缘构件；GDZ、GAZ是构造边缘端柱、构造边缘暗柱，均属于构造边缘构件。这些都是剪力墙结构中特有的，他们的作用都一样，设置在剪力墙的边缘，起到改善受力性能的作用。
区别：
1、从编号上看，构造边缘构件在编号时以字母G打头，如GAZ、GDZ、GYZ、GJZ等，约束边缘构件以Y打头，如YAZ、YDZ、YYZ、YJZ等。
2、约束边缘构件比构造边缘构件要“强”一些，主要体现在抗震作用上。所以，约束边缘构件应用在抗震等级较高（如一级）的建筑，构造边缘构件应用在抗震等级较低的建筑。
3、从11G101图集中的配筋情况也可以看出构造边缘构件（如端柱）仅在矩形柱范围内布置纵筋和箍筋，类似于框架柱，当然也不能说构造边缘端柱一定没有翼缘。约束边缘构件除端部或角部有一个阴影部分外，在阴影部分和墙身之间还有一个“虚线区域”，该区域的特点是加密拉筋或同时加密竖向分布筋。
4、11G101图集引用了GB50011-2010建筑抗震设计规范中关于抗震墙的抗震构造措施，可参考该规范加深理解。
约束构件是根据抗震等级要求来设计的，截面和墙长墙高有关系，配筋是要进行受力计算的。构造构件是根据规范做的剪力墙增强构件，根据构造要求设计截面和配筋；
“边缘构件”位于剪力墙墙肢的两端。在水平地震力到来的时候，“边缘构件”（比起中间的墙身来说）是首当其冲抵抗水平地震力的。约束边缘暗柱是承重结构了，配筋有具体要求的，构造边缘暗柱不是承重结构，没有特殊用处时，只要满足相应规范中最小配筋率即可；
构造边缘暗柱是构造边缘暗柱相对约束边缘暗柱,其对混凝土的约束较差。
参考资料：搜狗百科-边缘构件

结构图中各类柱子的作用,如GBZ YBZ KZ柱这些的

构造柱和框住区别就是受力不同，一个是受力的，一个是造型也就是为了让结构造型好看。KZ一般代表框架柱；其余的GBZ YBZ 是结构设计人员自己编制的，未必有什么特殊意义。
一般的框架柱都是 KZ。
框支柱指的是抬转换梁的柱。
梁上柱指的是框架梁上抬的柱子。
剪力墙上柱指的是剪力墙上抬的柱子。
一般用的比较多的还是KZ。

设置规范
1、构造柱设置部位应符合下表要求。
2、外廊式和单面走廊式的多层房屋，应根据房屋增加一层的层数，再按下表要求设置构造柱，且单面走廊两侧的纵墙均应按外墙处理。
3、横墙较少的房屋，应根据房屋增加一层的层数，再按下表要求设置构造柱。当横墙较少的房屋为外廊式或单面走廊式时，同时要按条2款要求设置构造柱；但6度不超过四层、7度不超过三层和8度不超过二层时，应按增加二层的层数对待。

建筑字母YBZ和DWQ代表什么？

1、YBZ——约束边缘构件。
高层混凝土结构房屋中，因水平作用力占了很重要的位置，‘高规’JGJ3-2010规定了房屋底部应设置2~3层加强层，并且在转换层的上、下层也应设置加强层。在加强层的剪力墙的构造边缘构件构件（端柱、暗柱、翼柱、转角柱）应做成约束的边缘构件。其沿墙肢方向的长度、纵筋配筋率、配箍特征值等的规定见GB50011-2010《建筑抗震设计规范》‘抗震墙结构的抗震构造措施’一节。
2、DWQ——地下室外墙。
荷载设计值：
可变荷载效应控制的组合时，土压力的荷载分项系数取1.2；
永久荷载效应控制的组合时，土压力的荷载分项系数取1.35。
