粘胶纤维是什么材质，粘胶纤维和聚酯纤维哪个面料好

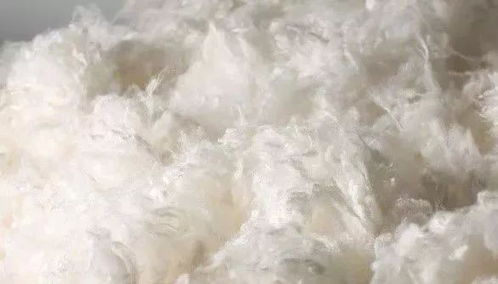

什么是粘胶纤维

粘胶纤维是粘纤的全称。它又分为粘胶长丝和粘胶短纤。
粘纤——又叫人造丝、冰丝、粘胶长丝。近年，粘纤又出现了一种名为天丝、竹纤维的高档新品种。粘纤是以棉或其它天然纤维为原料生产的纤维素纤维。在12种主要纺织纤维中，粘纤的含湿率最符合人体皮肤的生理要求，具有光滑凉爽、透气、抗静电、染色绚丽等特性。
粘胶纤维属再生纤维素纤维。它是以天然纤维素为原料，经碱化、老化、黄化等工序制成可溶性纤维素黄酸酯，再溶于稀碱液制成粘胶，经湿法纺丝而制成。采用不同的原料和纺丝工艺，可以分别得到普通粘胶纤维，高湿模量粘胶纤维和高强力粘胶纤维等。普通粘胶纤维具有一般的物理机械性能和化学性能，又分棉型、毛型和长丝型，俗称人造棉、人造毛和人造丝。高湿模量粘胶纤维具有较高的聚合度、强力和湿模量。这种纤维在湿态下单位线密度每特可承受22.0cN的负荷，且在此负荷下的湿伸长率不超过15%，主要有富强纤维。高强力粘胶纤维具有较高的强力和耐疲劳性能。

什么叫粘胶纤维

粘胶纤维为天然再生纤维素纤维，环保；粘胶面料的优点是柔软，吸水性好，垂悬性好，舒适性好；缺点是：多次洗涤后，手感发硬；易起毛起球；强力低但符合穿着要求。建议还是买再生纤维素类纤维制成的服装，为环保作点贡献。

什么是粘胶纤维???

粘胶纤维属再生纤维素纤维。它是以天然纤维素为原料，经碱化、老化、黄化等工序制成可溶性纤维素黄酸酯，再溶于稀碱液制成粘胶，经湿法纺丝而制成。采用不同的原料和纺丝工艺，可以分别得到普通粘胶纤维，高湿模量粘胶纤维和高强力粘胶纤维等。普通粘胶纤维具有一般的物理机械性能和化学性能，又分棉型、毛型和长丝型，俗称人造棉、人造毛和人造丝。高湿模量粘胶纤维具有较高的聚合度、强力和湿模量。这种纤维在湿态下单位线密度每特可承受22.0cN的负荷，且在此负荷下的湿伸长率不超过15%，主要有富强纤维。高强力粘胶纤维具有较高的强力和耐疲劳性能。 粘胶纤维的基本组成是纤维素 (C6H10O5)n o普通粘胶纤维的截面呈锯齿形皮芯结构，纵向平直有沟横。而富纤无皮芯结构，截面呈圆形。 粘胶纤维具有良好的吸湿性，在一般大气条件下，回潮率在13%左右。吸湿后显著膨胀，直径增加可达50%，所以织物下水后手感发硬，收缩率大。 普通粘胶纤维的断裂强度比棉小，约为1.6~2.7cN/dtex；断裂伸长率大于棉，为16%~22%；湿强下降多，约为干强的50%，湿态伸长增加约50%。其模量比棉低，在小负荷下容易变形，而弹性回复性能差，因此织物容易伸长，尺寸稳定性差。富纤的强度特别是湿强比普通粘胶高，断裂伸长率较小，尺寸稳定性良好。普通粘胶的耐磨性较差，而富纤则有所改善。 粘胶纤维的化学组成与棉相似，所以较耐碱而不耐酸，但耐碱耐酸性均较棉差。富纤则具有良好的耐碱耐酸性。同样粘胶纤维的染色性与棉相似，染色色谱全，染色性能良好。此外粘胶纤维的热学性质也与棉相似，密度接近棉为1.50~1.52g/cm3。 粘胶纤维是最早投入工业化生产的化学纤维之一。由于吸湿性好，穿着舒适，可纺性优良，常与棉、毛或各种合成纤维混纺、交织、用于各类服装及装饰用纺织品。高强力粘胶纤维还可用于轮胎帘子线、运输带等工业用品。粘胶纤维是一种应用较广泛的化学纤维。 1、普通粘胶纤维： （1）粘胶棉型短纤维切断长度35~40mm，纤度1.1~2.8dtex(1.0~2.5旦)与棉混纺可做细布、凡立丁、华达呢等。 （2）粘胶毛型短纤维，切断长度51~76mm，纤度3.3~6.6dtex(3.0~6.0旦)，可纯纺，也可与羊毛混纺，可做花呢，大衣呢等。 2、富强纤维： （1）是粘胶纤维的改良品种。 （2）纯纺可做细布、府绸等。 （3）与棉、涤等混纺，生产各种服装。 （4）耐碱性好，织成织物挺括，洗涤后不会收缩和变形，较为耐穿耐用。 3、粘胶丝： （1）可做服装、被面、床上用品和装饰品。 （2）粘胶丝与棉纱交织，可做羽纱，线绨被面。 （3）粘胶丝与蚕丝交织，可做乔其纱，织锦缎等。 （4）粘胶线与涤、锦长丝交织，可做晶彩缎、古香缎等。 4、粘胶强力丝： （1）强力比普通粘胶丝高一倍。 （2）加捻织成帘子布，用于汽车、拖拉机、马车轮胎。

粘胶纤维是什么意思啊？

粘胶纤维（viscose fibre）：是指从木材和植物藁杆等纤维素原料中提取的 α－纤维素，或以棉短绒为原料，经加工成纺丝原液，再经湿法纺丝制成的人造纤维。

粘胶纤维是什么意思啊？

粘胶纤维是一种从木材呀或者棉花、竹子等植物中提取出来的一种纤维，多用于衣服制造类，比如说咱以前经常说的冰丝、人造纤维等，这些都是说的这种东西。特点是比较光滑、柔顺。很多服装厂采用粘胶纤维和其他棉麻制品结合起来做成衣，
