网线水晶头接线的顺序问题

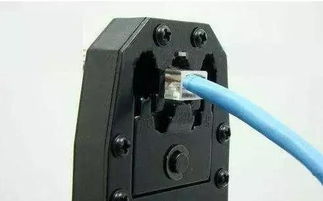

准备测线仪、水晶头、网线、网线钳,用网线钳将网线剥开3厘米左右,按照从左至右,白绿、绿、白橙、蓝、白蓝、橙、白棕、棕的顺序排列好后修剪整齐,将网线插入水晶头后,用网线钳将铜片压紧,制作好的网线可以用测线仪检测。
然后使用同样的方法接好另一端的水晶头,把制作好的网线插入测线仪,测线仪的绿灯依次亮起,即表示网线通过测试,制作成功了。
网线水晶头接线注意事项
现在家庭中使用的一般都是双绞线,双绞线分为T568A和T568B两种线序,信息模块端接入标准分T568A标准和T568B标准两种,我们的网线插座或者网线水晶头都只能在A和B中选择一种方式接线,若果一头接错就不会有反应。

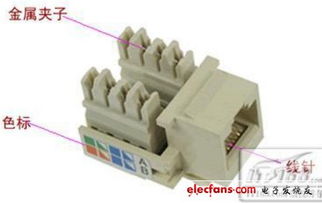

在正品网线插座上,8个接线卡口除了有标明568A标准和568B标准两种连接方式的色标外,还有标明每个内部接线端与前端针脚的对应序号,而且插座上的各种色标均非常清晰、极好辨认。在接线时,你只须将双绞线中的各色线对打入对应色标的卡口即可。
网线水晶头接法顺序图片

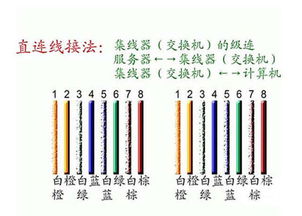

网线水晶头接法有两种,一种是交叉线,一种是平行直通线,不同接法有不同口诀,具体如下:
交叉线的接法是:一头采用568A标准,一头采用568B标准。
平行直通线的接法是:两头同为568A标准或568B标准。
568A标准:白绿、绿、白橙、蓝、白蓝、橙、白棕、棕。
568B标准:白橙、橙、白绿、蓝、白蓝、绿、白棕、棕。
扩展资料:
注意事项
1、如果连接的双方地位不对等的,则使用平行(直通)线,例如电脑连接到路由器或交换机;如果连接的两台设备是对等的,则使用交叉线,例如电脑连接到电脑。
2、同时都接一样是可以的,因为一般网线用的只有1、2、3、6,其他就算没接通一样都是可以用的。
网线水晶头一线两头接法顺序
网线水晶头两端的接法是相同的(交叉网线例外,但是交叉网线一般是用不上的)。

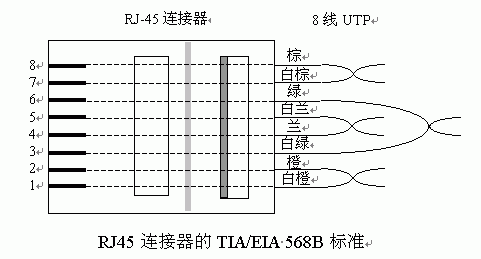

无论100兆,还是千兆,网线两端都按照568B的规定接就行了。如下图所示:
网线水晶头接线顺序图
常规按568B接线,
接线顺序可以参看下图
