VGA接口定义,标准vga接口定义

在VGA接口中定义了管脚

1、红基色red。

2、绿基色green。

3、蓝基色blue。

4、地址码ID Bit。

5、自我测试（各家定义不同）。

6、红色的土地。

7、绿地。

8、蓝色的土地。

9、保留（各家定义不同）。

10、在数字地上。

11、地址码等。

12、地址码等。

13、行是同步的。

14、场的同步性。

15、地址码（各家定义不同，拆解了一根HP显示器VGA线，各线颜色见以下括号内）计算机D15的焊接方法：红线芯线脚1（粉红色线）红线屏蔽线脚6绿线芯线脚2（淡绿色线）绿线屏蔽线脚7蓝线芯线脚3（淡蓝色线）蓝线屏蔽线脚8（4,6,7,8,11连起来就是屏蔽线）脚9（黄色线）黑线脚10（红色线）棕线脚11（绿色线）黄线脚13（白色线）白线脚14（棕色线）脚15]橙色线）。

VGA（Video Graphics Array）是IBM在1987年随PS/2机一起推出的一种视频传输标准，本发明分辨率较高、显示速率高，色彩丰富的优势，广泛应用于彩色显示器方面。由于它采用串行传输方式，因此其接口电路复杂。不赞成热插拔，不赞成音频传输。

VGA接口究竟有哪些定义？

‍

VGA接口横置描述独立显卡（普通台式主机也可采用这种方式进行观察）外屏蔽D15端壳压接也有很合适的焊接方法：是将D15两头5~10脚焊起来作为公共地使用，红色和绿色、蓝色屏蔽线绞接公共地；1、2、3脚分别接红、绿、蓝芯线；13接上黄线；由于在实际工作中需要对不同颜色的视频数据进行采集处理，所以要求电源必须具有相应的电压值。14接上白线；在每个通道上都有一个独立的控制芯片，用来实现对各色度视频信号进行编码及解码。外层屏蔽与D15端壳压接。由于这种接口在工作时不需要外部电源，所以非常适用于对环境要求不高的小型设备。所述VGA接口为D型接口，上面共有15针孔，分成三排，每排五个。由于该电平具有较宽的动态范围，所以可用于视频信号处理及视频压缩等方面。其中除两个NC（NotConnect）信号外，还有三个显示数据总线以及五个GND信号，更主要的有三个RGB彩色分量信VGA号，两个扫描同步信号HSYNC,VSYNC针。该电平可保证在低工作频率下实现较高的数据传输率。VGA接口上的彩色分量使用RS343的电平标准。RS343电平标准峰值电压1V。VGA接口在显卡中使用最多，大多数显卡都有这样一个界面。

‍

求出了主板自带的VGA接口的针的定义

使用示波器观察呀，五个有用信号，红、绿、蓝行场

电路板不打印的话只找到主板的说明书了，售后一定会有

具体说一下vga引脚的定义

根据VGA接头（15HD）规范，各引脚的定义如下（按倒梯形来看，从上到下，从右到左分别是1-5脚，6-10脚，11—15脚）：

1——Red——仿真信号“红”

2——Green——仿真信号“绿”

3——Blue——仿真信号“蓝”

4——ID Bit——地址码

5——N/C——自测（各家定义不同）

6—R.GND—模拟信号“红”接地端

7—G.GND—模拟信号“绿”接地端

8—B.GND—模拟信号“蓝”接地端

9——No.——保留（各家定义不同）字样

10—GND-数子信号接地端

11——ID Bit——屏幕与主机之间的控件或地址码

12——ID Bit——屏幕和主机之间的控制或地址码（对于一台主机的若干显示屏）

13—H Sync—号水平行场信号

14—V Sync—号垂直行场信号

15——N/C——地址代码（各家定义不同）

规范15针VGA头的焊接方法：

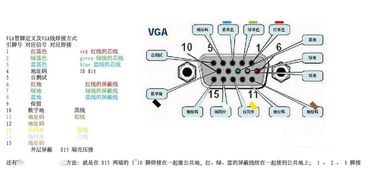

标准15针VGA头各针如下图所示（3+4线型，3表示3同轴红、绿、蓝，4表示4黑、褐、黄、白线）VGA脚一般按倒梯形由上至下排列，从左至右依次为1-5足、6-10足和11—15足；如果要将它们连接在一起使用时就需要用特殊方法来固定。（注意D15接头一定选用金属外壳）如下图所示：

15针脚一般情况下我们只要焊接11个引脚就可以了，具体如下：（4、5、9、12脚不焊）

红线—“1”足—模拟信号“红”；

绿色线路——“2”脚——模拟信号的“绿”；

蓝色线条——“3”脚——模拟信号的“蓝”；

红线外屏蔽线—“6”足—模拟信号“红”接地屏蔽线；

绿线外侧屏蔽线—“7”足—模拟信号“绿”接地屏蔽线；

蓝线外侧屏蔽线—“8”足—模拟信号“蓝”接地屏蔽线；

黑线—“10”足—数子信号接地端；

棕线—“11”脚点—屏幕和主机间控制或者地址码；

黄线—“13”足—数字横向“行”同步信号；

白线—“14”足—数子信号垂直“场”同步；

VGA线外屏蔽线—“15”足—VGA插座外壳的压接和接地。

实际项目中，常与地线接错，若把一些脚（如4,5,9,15等）接在地线上，在大屏上显示是不会有任何问题的；如果把一些脚放到地线间，则很容易造成地线接反或断路。但是如果10只脚没有接地，便有了地线不畅通出来的毛病。为了防止这样的情况发生，通常是把一些需要接好电源的地方都用接地装置来解决。一些装置把不需要的引脚都接地，尽管不够规范，但是相当实用，只不过若是需要使用对应控制位，就会出现问题了。

三、VGA针脚只焊接7线：（如在网线上焊上8芯）

第一、1、2、3脚分别用网线中的三根线（1-橙，2-绿，3-蓝）记着两边颜色对应；

二，将5~10足焊接，作为公共地；使用8根网线中某一种颜色的网线（这里要记住的是“橙白”色的线条），记得两头是用这颜色的线条，六针、七针和八针焊接在一起，然后连接到公共地上；

第三和11脚在网线上连接一条线（这里的定义是接棕色线11-棕色）

4、13脚在网线上连接一定颜色的线条（这里定义使用绿白线13-绿白相间）；

第五和14脚在网线上连接一定颜色的线条（这里的定义是以绿白线、14-蓝白相间）；

六、15脚VGA插座外壳压接接地，（这里的定义是以绿白线、15-棕白）

15号针脚其实要和5-10脚焊在一起作为地线使用，所以其实是焊7针脚。

若采用特制的VGA线缆涂敷简单仅焊接7针，则焊接方式为：是将D15两头5~10足焊接起来，作为公共地使用；红色，绿色和蓝色屏蔽线绞接公共地；1、2、3脚分别接红、绿、蓝芯线；13接上黄线；14接上白线；外层屏蔽压接在D15插头的端壳上，褐线与黑线之间不需要连接，不过要剪好，防止与别的线串在一起。

VGA线序图和针脚定义

15针针脚号中文注音

Pinch 1 Red Video 红色

Pin 2 绿色 Green Video

Pinch 3 Blue Video 蓝色

Pinhead 4

接地 Ground 接地 Ground

Pin-5

接地 Synch Ground N/A 接地 Synch Ground N/A

Pin-6 红色接地 Red Ground

Pin-7 绿色接地 Green Ground

Pin-8 蓝色接地 Blue Ground

Pin-9

未连接N/A N/A

Pinpoint 10

接地 Synch Ground 接地 Synch Ground

Pinpoint 11

接地 Synch Ground 接地 Synch Ground

Pinpoint 12

串行数据/地址线Monitor ID Bit 1 SDA/DDC

Pinus 13 垂直同步 Horizontal Synch

Pinch 14 Vertical Synch 水平同步

Pinhead 15

DDC串行时钟SCL N/A

——————————————————————–

苹果机显示接口为 15 针母插座:引脚定义 1 RGND Red Ground 2 R Red 3 CSYNC Composite sync 4 SENSE0 Monitor Sense 0 5 G Green 6 GGND Green Ground 7 SENSE1 Monitor Sense 1 8 n/c – No connection 9 B Blue 10 SENSE2 Monitor sense 2 11 SGND Sync Ground 12 VSYNC Vertical Sync 13 BGND Blue Ground 14 HSYNCGND Horizontal Sync Ground 15 HSYNC Horizontal Sync

CGA显示接口CGA是Color Graphics Adapter的缩写，信号类型为TTL，最多能显示16色，显示卡端接口是一个9针母插座：显示器连线端的接口为9针公插头：1 GND Ground 2 GND Ground 3 R Red 4 G Green 5 B Blue 6 I Intensity 7 RES Reserved 8 HSYNC Horizontal Sync 9 VSYNC Vertical Sync

EGA 显示接口 EGA 是 Enhanced Graphics Adapter 的缩写, 信号类型为 TTL, 颜色数为 16/64 色, 显示卡端的接口为 9 针母插座:显示器连线端的接口为 9 针公插头: 1 GND Ground 2 SR Secondary Red 3 PR Primary Red 4 PG Primary Green 5 PB Primary Blue 6 SG/I Secondary Green / Intensity 7 SB Secondary Blue 8 H Horizontal Sync 9 V Vertical Sync

9针 VGA 显示接口 VGA 是 Video Graphics Adapter(Array) 的缩写, 信号类型为模拟类型, 显示卡端的接口为 9 针母插座显示器连线端的接口为 9 针公插头: 1 RED Red Video 2 GREEN Green Video 3 BLUE Blue Video 4 HSYNC Horizontal Sync 5 VSYNC Vertical Sync 6 RGND Red Ground 7 GGND Green Ground 8 BGND Blue Ground 9 SGND Sync Ground

D-SUB（15针VGA）接口针脚定义1红色视频信号（75欧，0.7伏）2绿色视频信号（75欧，0.7伏）3蓝色视频信号（75欧，0.7伏）4 Moniter ID Bit 2显示器内部ID号判别25 GND 6 R GND 7 G GND 8 B GND 9 Key（No pin）空接10同步信号地线11 Moniter ID Bit 0显示器内部ID号判别012 ID1 or SDA Moniter ID Bit 1显示器内部ID号判别113 Horizontal Sync（or Composite Sync）水平或复合同步信号14 Vertical Sync垂直同步信号15 ID3 or SCL Moniter ID Bit 3显示器内部ID号判别3

——————————————————————-
