内存颗粒天梯图,内存颗粒型号怎么看

内存颗粒是什么

内存颗粒是基于晶圆生产出来的，晶圆一般有6英寸、8英寸及12英寸规格不等。晶圆上一个小块，一个小块，就是晶片晶圆体，也名Die，经过封装之后就成为一个闪存颗粒。

在一整个晶圆进行切割封装之前，要先进行基本的电性测试，看看晶圆的质量是否较差，或者晶圆的某些区域有潜在缺陷。

那些较差的晶圆，或者晶圆上较差的区域，在切割封装后就会成为白片颗粒。而其中最好的部分一般内存颗粒厂商自己也不会用，会发给其他厂商制做昂贵的超高频率内存，剩余原厂颗粒会用于常规内存产品。

扩展资料：

内存颗粒序列号的含义

第1位——芯片功能k，代表是内存芯片。

第2位——芯片类型4，代表dram。

第3位——芯片的更进一步的类型说明，s代表sdram、h代表ddr、g代表sgram。

第4、5位——容量和刷新速率，容量相同的内存采用不同的刷新速率，也会使用不同的编号。64、62、63、65、66、67、6a代表64mbit的容量；28、27、2a代表128mbit的容量；56、55、57、5a代表256mbit的容量；51代表512mbit的容量。

第6、7位——数据线引脚个数，08代表8位数据；16代表16位数据；32代表32位数据；64代表64位数据。

第11位——连线“-”。

第14、15位——芯片的速率，如60为6ns；70为7ns；7b为7.5ns(cl=3)；7c为7.5ns(cl=2)；80为8ns；10为10ns(66mhz)。

参考资料来源：中关村在线——内存选购指南：这么买内存永远不会亏！

参考资料来源：百度百科——内存颗粒

什么叫内存颗粒

参考网址：
http://bbs.cfanclub .net/read.php?tid-19387.html
内存编号识别解读
Samsung
具体含义解释：
例：SAMSUNG K4H280838B-TCB0
主要含义：
第1位——芯片功能K，代表是内存芯片。
第2位——芯片类型4，代表DRAM。
第3位——芯片的更进一步的类型说明，S代表SDRAM、H代表DDR、G代表SGRAM。
第4、5位——容量和刷新速率，容量相同的内存采用不同的刷新速率，也会使用不同的编号。64、62、63、65、66、67、6A代表64Mbit的容量；28、27、2A代表128Mbit的容量；56、55、57、5A代表256Mbit的容量；51代表512Mbit的容量。
第6、7位——数据线引脚个数，08代表8位数据；16代表16位数据；32代表32位数据；64代表64位数据。
第11位——连线“-”。
第14、15位——芯片的速率，如60为6ns；70为 7ns；7B为7.5ns (CL=3)；7C为7.5ns (CL=2) ；80为 8ns；10 为10ns (66MHz)。
知道了内存颗粒编码主要数位的含义，拿到一个内存条后就非常容易计算出它的容量。例如一条三星DDR内存，使用18片SAMSUNG K4H280838B-TCB0颗粒封装。颗粒编号第4、5位“28”代表该颗粒是128Mbits，第6、7位“08”代表该颗粒是8位数据带宽，这样我们可以计算出该内存条的容量是128Mbits（兆数位） × 16片/8bits=256MB（兆字节）。
注：“bit”为“数位”，“B”即字节“byte”，一个字节为8位则计算时除以8。关于内存容量的计算，文中所举的例子中有两种情况：一种是非ECC内存，每8片8位数据宽度的颗粒就可以组成一条内存；另一种ECC内存，在每64位数据之后，还增加了8位的ECC校验码。通过校验码，可以检测出内存数据中的两位错误，纠正一位错误。所以在实际计算容量的过程中，不计算校验位，具有ECC功能的18片颗粒的内存条实际容量按16乘。在购买时也可以据此判定18片或者9片内存颗粒贴片的内存条是ECC内存。
Hynix(Hyundai)现代
现代内存的含义：
HY5DV641622AT-36
HY XX X XX XX XX X X X X X XX
1 2 3 4 5 6 7 8 9 10 11 12
1、HY代表是现代的产品
2、内存芯片类型：(57=SDRAM，5D=DDR SDRAM)；
3、工作电压：空白=5V，V=3.3V,U=2.5V
4、芯片容量和刷新速率：16=16Mbits、4K Ref；64=64Mbits、8K Ref；65=64Mbits、4K Ref；128=128Mbits、8K Ref；129=128Mbits、4K Ref；256=256Mbits、16K Ref；257=256Mbits、8K Ref
5、代表芯片输出的数据位宽：40、80、16、32分别代表4位、8位、16位和32位
6、BANK数量：1、2、3分别代表2个、4个和8个Bank，是2的幂次关系
7、I/O界面：1 :SSTL_3、 2 :SSTL_2
8、芯片内核版本：可以为空白或A、B、C、D等字母，越往后代表内核越新
9、代表功耗：L=低功耗芯片，空白=普通芯片
10、内存芯片封装形式：JC=400mil SOJ，TC=400mil TSOP-Ⅱ，TD=13mm TSOP-Ⅱ，TG=16mm TSOP-Ⅱ
11、工作速度：55 :183MHZ、5 :200MHZ、45 :222MHZ、43 :233MHZ、4 :250MHZ、33 :300NHZ、L :DDR200、H :DDR266B、 K :DDR266A
现代的mBGA封装的颗粒
Infineon（亿恒）
Infineon是德国西门子的一个分公司，目前国内市场上西门子的子公司Infineon生产的内存颗粒只有两种容量：容量为128Mbits的颗粒和容量为256Mbits的颗粒。编号中详细列出了其内存的容量、数据宽度。Infineon的内存队列组织管理模式都是每个颗粒由4个Bank组成。所以其内存颗粒型号比较少，辨别也是最容易的。
HYB39S128400即128MB/ 4bits，“128”标识的是该颗粒的容量，后三位标识的是该内存数据宽度。其它也是如此，如：HYB39S128800即128MB/8bits；HYB39S128160即128MB/16bits；HYB39S256800即256MB/8bits。
Infineon内存颗粒工作速率的表示方法是在其型号最后加一短线，然后标上工作速率。
-7.5——表示该内存的工作频率是133MHz；
-8——表示该内存的工作频率是100MHz。
例如：
1条Kingston的内存条，采用16片Infineon的HYB39S128400-7.5的内存颗粒生产。其容量计算为： 128Mbits（兆数位）×16片/8=256MB（兆字节）。
1条Ramaxel的内存条，采用8片Infineon的HYB39S128800-7.5的内存颗粒生产。其容量计算为： 128Mbits（兆数位） × 8 片/8=128MB（兆字节）。
KINGMAX、kti
KINGMAX内存的说明
Kingmax内存都是采用TinyBGA封装（Tiny ball grid array）。并且该封装模式是专利产品，所以我们看到采用Kingmax颗粒制作的内存条全是该厂自己生产。Kingmax内存颗粒有两种容量：64Mbits和128Mbits。在此可以将每种容量系列的内存颗粒型号列表出来。
容量备注：
KSVA44T4A0A——64Mbits，16M地址空间 × 4位数据宽度；
KSV884T4A0A——64Mbits，8M地址空间 × 8位数据宽度；
KSV244T4XXX——128Mbits，32M地址空间 × 4位数据宽度；
KSV684T4XXX——128Mbits，16M地址空间 × 8位数据宽度；
KSV864T4XXX——128Mbits，8M 地址空间 × 16位数据宽度。
Kingmax内存的工作速率有四种状态，是在型号后用短线符号隔开标识内存的工作速率：
-7A——PC133 /CL=2；
-7——PC133 /CL=3；
-8A——PC100/ CL=2；
-8——PC100 /CL=3。
例如一条Kingmax内存条，采用16片KSV884T4A0A-7A 的内存颗粒制造，其容量计算为： 64Mbits（兆数位）×16片/8=128MB（兆字节）。
Micron（美光）
以MT48LC16M8A2TG-75这个编号来说明美光内存的编码规则。
含义：
MT——Micron的厂商名称。
48——内存的类型。48代表SDRAM；46 代表DDR。
LC——供电电压。LC代表3V；C 代表5V；V 代表2.5V。
16M8——内存颗粒容量为128Mbits，计算方法是：16M（地址）×8位数据宽度。
A2——内存内核版本号。
TG——封装方式，TG即TSOP封装。
-75——内存工作速率，-75即133MHz；-65即150MHz。
实例：一条Micron DDR内存条，采用18片编号为MT46V32M4-75的颗粒制造。该内存支持ECC功能。所以每个Bank是奇数片内存颗粒。
其容量计算为：容量32M ×4bit ×16 片/ 8=256MB（兆字节）。
Winbond（华邦）
含义说明：
W XX XX XX XX
1 2 3 4 5
1、W代表内存颗粒是由Winbond生产
2、代表显存类型：98为SDRAM，94为DDR RAM
3、代表颗粒的版本号：常见的版本号为B和H；
4、代表封装，H为TSOP封装，B为BGA封装，D为LQFP封装
5、工作频率:0：10ns、100MHz；8：8ns、125MHz；Z：7.5ns、133MHz；Y：6.7ns、150MHz；6：6ns、166MHz；5：5ns、200MHz
Mosel（中国台湾茂矽）
中国台湾茂矽科技是中国台湾一家较大的内存芯片厂商，对大陆供货不多，因此我们熟悉度不够。这颗粒编号为V54C365164VDT45，从编号的6、7为65表示单颗粒为64/8＝8MB，从编号的8、9位16可知单颗粒位宽16bit，从编号的最后3位T45可知颗粒速度为4.5ns
NANYA（南亚）、Elixir、PQI、PLUSS、Atl、EUDAR
南亚科技是全球第六大内存芯片厂商，也是去年中国台湾内存芯片商中唯一盈利的公司，它在全球排名第五位。这颗显存编号为NT5SV8M16CT-7K，其中第4位字母“S”表示是SDRAM显存，6、7位8M表示单颗粒容量8M，8、9位16表示单颗粒位宽16bit，-7K表示速度为7ns。
V-DATA（香港威刚）、A-DATA（中国台湾威刚）、VT
威刚科技是中国台湾的实力品牌，拥有三条SMT生产线和应产能调节的五条外包生产线，月产能约九十万条DRAM模块。
V－DATA（可以说它是A－DATA的廉价版本）
内存颗粒编号为VDD8608A8A-6B H0327，是6纳秒的颗粒，单面8片颗粒共256M容量，0327代表它的生产日期为2003年第27周
A－DATA
这是A－DATA的DDR500
EilteMT（中国台湾晶豪电子）
中国台湾晶豪电子是中国台湾5大内存芯片厂商之一，它近年来发展迅速，主要中国大陆显卡商采用它的颗粒较多。这颗显存编号为-5.5Q，9948S M32L32321SB，-5.5Q代表显存的速度为5.5ns，对应的运行速度=1/5.5=183MHz；9948S表示封装日期为99年第48周；第二行中的3232表示容量为32/8=4MB，数据带宽为32bit
这颗显存编号为M13L128168A-4T，5、6、7位的128表示单颗是128/8＝16MB，8、9位表示位宽16bit，最后的-4T表示速度为4ns。EtronTech（中国台湾钰创科技）
中国台湾钰创科技为最近兴起的存储芯片领域里的一颗新星，它的内存颗粒被各大显卡产商大量采用，品质性能都非常不错。这颗显存编号为EM658160TS-4.5，其中EM代表EtronTech(钰创)显存，65代表容量为64/8=8MB，16代表数据带宽为16bit。T代表工作电压为2.5V，S代表种类为DDR SDRAM。4.5代表显存速度为4.5ns，额定工作频率为230MHz。

参考资料： http://bbs.cfanclub .net/read.php?tid-19387.html

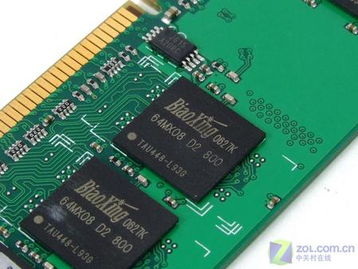

什么是内存颗粒

杂牌中用的颗粒编号较多的是EACH的以及KingMAN、KingRAM等等。海盗船内存主要用于服务器或者发烧玩家，我们大家在购买电脑的时候，在资金比较宽裕的情况下，我们推荐选购Kingston的VALUERAM盒装内存，以及APACER盒装内存（建议购买英飞凌”INFINEON“颗粒的）这两种内存提供内存的终身质保，品质上没有任何问题，大家完全可以放心使用。如果资金不是很宽裕，建议购买非打磨现代的内存，经实践证明原厂现代内存的兼容性在所有的内存中首屈一指。但是，现代的内存假货严重泛滥，关于其造假及售假方法将在下文中提到。如果你要购买现代的兼容内存，那我建议您一定要买富豪代理或者金霞代理的盒装正品。如果贪图便宜选择散装条子，那就要考考您的眼力了。基本上，我们不推荐您购买杂牌内存，杂牌内存在使用寿命和质保上都不能令人满意，最后说一下Kingmax内存我们之所以不推荐，就是因为Kingmax内存与某些主板（如早期NFORCE 2芯片组）的兼容性不是很好，但其自身的品质和性能绝对也是业界一流的。我们希望您在购买的时候一定要当场试试，看有没有兼容性问题。 下面让我来为大家解读一些品牌内存的颗粒编号含义： 以上是市场上流行的“现代”内存的标号。对应位置上1:不用我说你也看出来了当然是代表HY生产的颗粒喽 2：内存芯片类型：5D ：DDR SDRAMS 3：工艺与工作电压V ：CMOS，3.3V U : CMOS, 2.5V 4：芯片容量和刷新速率： 64 :64m, 4kref 66 :64m, 2kref 28 :128m,4kref 56 :256m,8kref 12 :512m,8kref 5: 芯片结构（数据宽度）4：X4（数据宽度4bit 下同) 8 :x8 16 :x16 32 :x32 6：BANK数量： 1 :2BANKS 2 :4BANKS 7：I/O界面： 1 :SSTL_3 2 :SSTL_2 8：芯片内核版本： 空白:第一代 A :第二代 B :第三代 C :第四代 9：能量等级： 空白 :普通 L :低能耗 10：封装形式： T :TSOP Q :TQFP L :CSP(LF-CSP) F :FBGA 11：工作速度： 33 :300NHZ 4 :250MHZ 43 :233MHZ 45 :222MHZ 5 :200MHZ 55 :183MHZ K :DDR266A H :DDR266B L :DDR200 我们再来看一下Kingstone内存的标号方法： 1.KVR代表kingston value RAM 2.外频速度3.一般为X 4.64为没有ECC；72代表有ECC5.有S字符表示笔记本专用内存，没有S字符表示普通的台式机或是服务器内存6.3：CAS=3；2.5：CAS=2.5；2：CAS=27.分隔符号8.内存的容量

请问什么是内存颗粒

内存条是由一个PCB电路板上焊接上内存颗粒构成的，电路板只是连接电路的作用，真正内存的大小要看内存颗粒，一条内存条上的单颗粒容量都相同，内存条的容量等于颗粒容量*颗粒数

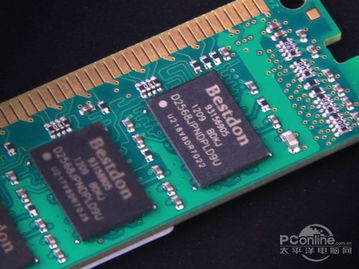

什么是内存上的颗粒

就是内存条上的那些小块，单面内存有八个，双面有十六的个那种东西，不过早期的也有只有四个颗粒的内存，那种是横躺着排的，不像现在是坚着跟站队一样整齐。
