逆变器简单原理

逆变器为DC to AC变压器，实际上和转化器就是电压逆变过程。转换器，用于把电网交流电压变换成稳定12V直流输出，以及逆变器，用于把Adapter所输出12V直流电压变换成高频高压交流电；转换器和逆变器分别由开关电容电路和功率变换电路构成。这两部分还使用了使用较广泛的脉宽调制技术（PWM）。

核心均为PWM集成控制器，Adapter采用UC3842，逆变器使用TL5001芯片。在整个电路中，电流检测和驱动电路与反馈控制电路分开设计，并将它们封装在一起，形成了独立完整的模块，这样可以方便地对各功能模块进行调试或更换。TL5001工作电压在3.6~40V之间，它里面设置有误差放大器，一调节器，一振荡器、带死区控制PWM发生器、低压和短路保护回路，等等。

输入接口的一部分：输入部分共有三个信号，12V为VIN的直流输入、工作使能电压ENB和Panel电流控制信号DIM。VIN由Adapter提供，ENB电压由主板上的MCU提供，其值为0或3V，当ENB=0时，逆变器在ENB=3V的情况下没有运行，逆变器在正常运行的情况下。

并通过主板给出DIM的电压，变化幅度为0~5V，向PWM控制器的反馈端反馈不同DIM值，逆变器提供给负载的电流会有所不同，DIM值就会越少，逆变器的输出电流越大。电压启动回路等：ENB是一个高电平，它会输出一个高压来照亮Panel背光灯灯管。

PWM控制器：具有下列功能构成：内部参考电压等、错误放大器、振荡器和PWM、过压保护、欠压保护、短路保护、输出晶体管。

直流变换：采用MOS开关管与储能电感构成电压变换电路，输入脉冲经推挽放大器进行放大，并带动MOS管进行开关动作，使直流电压充放电电感，从而使电感另一侧获得交流电压。

LC振荡和输出回路：确保灯管起动所需电压1600V，灯管起动后电压下降到800V。

输出电压反馈：负载运行后，对采样电压进行反馈，以达到稳定I逆变器输出电压的效果。

扩展资料等：

逆变器特性

1、转换效率高，起动迅速；

2、良好的安全性能：该产品具有短路，过载，过压/欠压，超温五大保护功能；

3、物理性能好：产品为全铝质外壳，具有良好的散热性能和硬氧化处理表面，具有良好的耐摩擦性能，并且能抵抗某种外力挤压或碰击；

4、带负载的适应性和稳定性好。

逆变器工作效率高

逆变器工作时自身会消耗部分电力从而，其输入功率比输出功率大。逆变器的输入功率等于逆变器所能提供的最大功率，而逆变器的输出特性则取决于逆变器的效率和负载率。逆变器效率是指逆变器输出功率和输入功率的比值，即将逆变器的效率作为输出功率大于上输入功率的效率。一般情况下，逆变器效率越高，表明逆变器的性能越好，但有时会出现相反的结果，这是因为逆变器效率不是固定不变的。例如，一个逆变器就会输入100瓦直流电，输出交流电90瓦，则，其效率为90%。

参考资料：百度百科–逆变器

逆变器工作原理

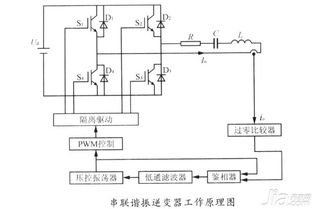

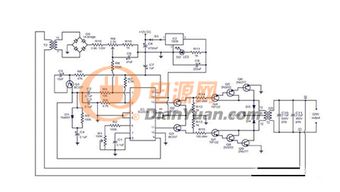

逆变器的功能是将直流电能（电池、蓄电瓶）转换为交流电（一般为220V,50Hz正弦波）。本文介绍一种利用蓄电池作为储能元件，用交流电压来控制逆变器输出电流的方法，使其既可在负载突变时维持直流母线上一定的电压和频率不变，又具有较好的动态响应性能。其工作原理是：

桥式逆变电路开关状态是由加在控制极上的电压信号确定的，桥式电路PN端增加直流电压Ud和A,B端与负载连接。本文对一个实际电路进行了分析和讨论。当T1、T4打开而T2、T3关合时，u0=Ud；反之，当T1、T4闭合，T2、T3打开时，u0=-Ud。由于桥中各臂均处于导通或截止状态，故在该情况下，输入电流与交流电压呈线性关系。所以当桥梁上的每一条手臂都按频率f（根据所述控制极电压信号的重复频率确定）轮流通断，输出电压u0会变成一个幅值Ud的交变方波。因此，我们可以利用该方法来产生正弦交流电源，并通过逆变器进行逆变。重复频率如f图2，它的基波可以用将幅值Ud的矩形波uo扩展到傅立叶级数来表示：uo=4Ud/π（sinwt+1/3 sin3wt+1/5 sin5wt+…）由公式可见，输出端的频率可由控制信号的频率f确定，改变直流电源电压Ud，基波幅值就会发生变化，从而达到逆变。

逆变器是如何工作的？

朋友，逆变器原理其先把交流电转换成直流电。再通过一个电感和电容来把交流电压转变为直流。再利用电子元件切换直流电。把交流变成直流。成为交流电。再通过整流滤波电路和逆变变换成工频或交流电压后输出。通常功率较高变频器都采用可控硅。可控硅的导通时间短，而交流电机是连续转动。并设置了频率可调装置。将交流电压变成直流电压，再通过整流电路变换成正弦波电流输出。使得频率可调节到一定的范围。它是由整流电路和逆变电路两部分组成。用于对电机转数进行控制。从而达到节能目的，同时也可以调节转速和功率。使得转数能够在一定范围内调节。用变频器调节转速可以提高系统效率和功率因数。变频器在交流电机调速方面得到广泛应用。其原理就是将交流电源转换成直流供电动机使用，从而达到改变转速的目的。变频调速是现代电力传动技术的一个重要发展方向，在电力电子技术蓬勃发展的今天，交流变频技术已由理论走向实践，并逐步趋于成熟。目前，国内大多数企业已经开始使用变频器进行生产。变频器不但调速光滑、幅度大、效率高，启动电流低、工作稳定，且节能效果显着。在许多工业场合和民用方面，如冶金、化工、矿山、石油、食品、造纸、纺织机械以及家用电器等等都需要使用这种设备来调节其速度或控制其流量。所以交流变频调速逐步代替以往传统的滑差调速和变极调速、直流调速和其他调速系统，在冶金，纺织，印染等行业中日益得到广泛应用、烟机生产线和楼宇，供水。在变频器中最关键和核心的部分就是逆变器。通常有整流电路，平波电路和控制电路、逆变电路及其他几个主要部分。本文介绍几种常用的整流电路及其控制方式，并对其优缺点进行比较分析。1。整流电路整流电路的功能是把交流电源转换成直流电源。它将电网上所输送的能量转换为电能输出至负载使用，其工作原理如图一所示。整流电路通常为独立的一片整流模块。如整流二极管组，整流电容器组等。2。平波电路平波电路在整流器、整流直流电压包含电源六倍频率的脉动电压，另外，逆变器输出的脉动电流会使得直流电压发生变化，为抑制电压波动，利用电感、电容来吸收脉动电压（电流），普通通用变频器供电的直流部分对于主电路来说是有剩余的，故省去电感而采用简单电容滤波平波电路。这种结构可降低输入端交流侧纹波电压并提高功率因数，同时减小了系统体积和重量。3。控制电路目前变频调速器基本上系采用16位，32位单片机或者DSP作为控制核心，由此达到全数字化控制的目的。由于使用了先进技术，其功能已相当完善。变频器是一种输出电压，频率均可调节的调速装置。它根据输入指令值改变自身运行状态，并通过反馈调节来保持系统稳定，因此要求控制系统具有良好的性能。给出控制信号的电路称为主控制电路，控制电路包括下列电路：频率、电压“运算电路”等，主电路“电压，电流的检测电路”，电动机“速度检测电路等”。其中，“运算电路”主要完成对电机转速与转矩的测量及计算。运算电路控制信号送到“驱动电路”及逆变器与电动机“保护电路变频器所采用的控制方法，速度控制，转拒控制，PID或者其它方法四逆变电路逆变电路与整流电路正好相反，逆变电路就是把直流电压转换成需要频率的交流电压并在一定时间内使上，下桥功率开关器件接通与关断，这样就可在输出端U相，V相，W相获得相位互差120°电角度三相交流电压。

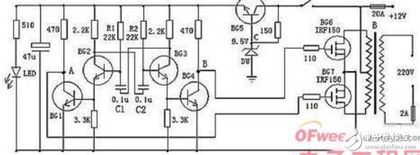

逆变器的基本原理

这说起来让人头疼，但能粗略地为大家说明一下

大体就是将低压直流变换成高压交流

第一

直流电压分为两路

一供电前级IC，生成KHZ级控制信号

一路至前级功率管

由控制信号推动功率管不断开关使高频变压器初级产生低压的高频交流电（此时的交流电虽然电压低，但是频率相当高，目的就是为了能让变压器后级产生一个高的电压，前级的频率和后级输出的电压成正比，当然也要在功率管所能承受的频率范围）

它由高频变压器发出高频交流电，然后经快速还原二极管全桥整流后，向后级功率管发出高频数百V直流电

接着，再通过后级IC生成约50HZ的控制信号，控制后级功率管运行，进而输出220V50HZ交流电

当然，一台完整的逆变器也需要有一定的保护电路

例如过载保护

温度保护等

高，低输入电压保护

以及滤波电路

在高频电路中，滤波也是颇为重要的

应该是高频易出现某些干扰及寄生耦合

因此，有必要对电路进行滤波，以滤除上述因素的影响，从而提高电路稳定性

原理大体如此，层次有限，望能明白，但愿对大家有所帮助

逆变器工作原理？

MCU控制IGBT管在驱动控制电路中导通、断开，继而控制进入三相电机中电流的流向。
